Судя по фото - питание голубого катода засажено на землю, а (+) видеоусилителей ваще неизвестно где! :sh_ok:
Дай НОРМАЛЬНЫЙ, ОБЩИЙ снимок всей ПК!!! НАКОНЕЦ!!!
Страждущего можно накормить рыбой, а можно дать удочку... продаст, колбаски купит!
2ом, 414 и 416 по 1 ом, все их надо проверить и, сняв ПК, проверить сколько ом накал. Странно, что оно сгорело, цепь серьёзная. Без этих резисторов включать не надо.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Я уже не за баранку держусь, я за стены и живот держусь! Для тех кто не за баранкой, а в танке: накал у него на земле, питание ВУ повешено на синий катод, выход синего засажен на землю! Что вы ещё ищете, я фигею! :sh_ok: :-) 4el сделай распайку согласно схеме, если сможешь. Если нет, пригласи мастера, хоть с небольшим опытом.
Страждущего можно накормить рыбой, а можно дать удочку... продаст, колбаски купит!
Судя по фото - питание голубого катода засажено на землю, а (+) видеоусилителей ваще неизвестно где! :sh_ok:
Дай НОРМАЛЬНЫЙ, ОБЩИЙ снимок всей ПК!!! НАКОНЕЦ!!!
Страждущего можно накормить рыбой, а можно дать удочку... продаст, колбаски купит!

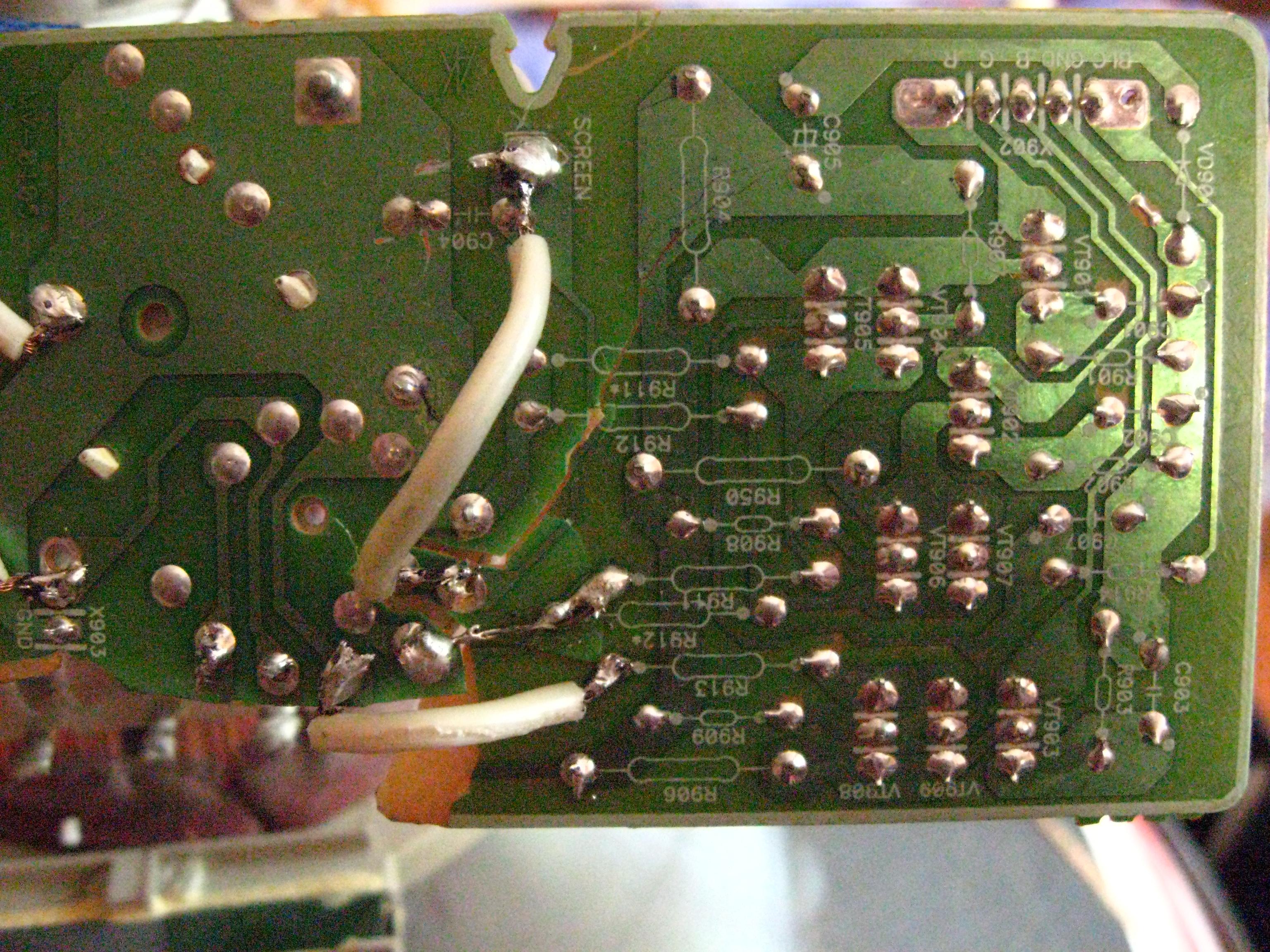

Все было вот так:
Прикрепленные файлы:

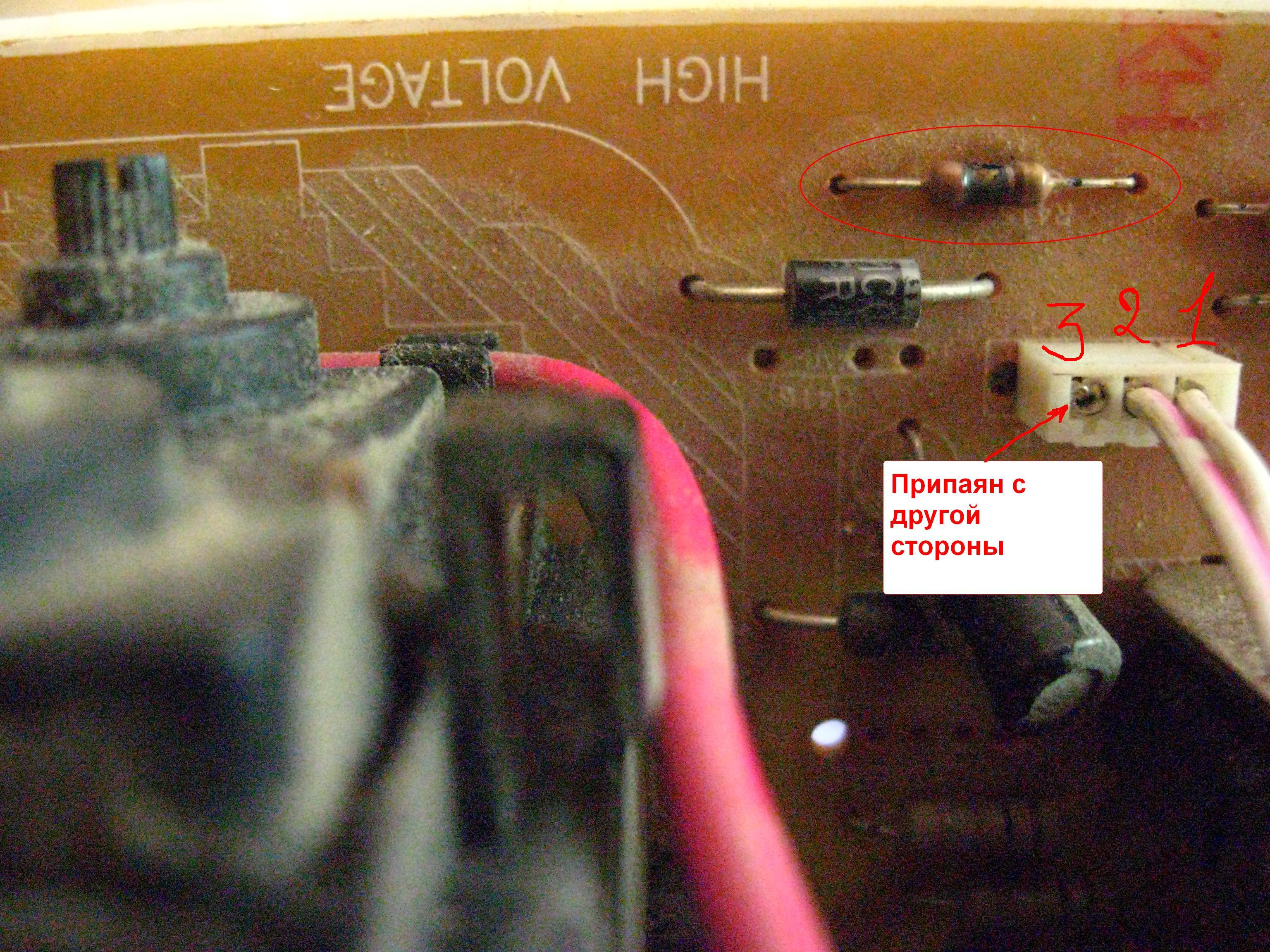

Вот как ПК с осн.платой соеденины
Прикрепленные файлы:
Это Дубровский. ПК - плата кинескопа.
А что ответа нет? С поз. номерами.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
R415 больше ничего горелого не нашел
объясните, пожалуйста, в схеме обозначено R910 и под ним 47 - это 47 Ом??
и еще под R415 написано 2 - это что за 2-ка???
Да.
2ом. :nez-nayu:
Схемы нет, смотреть некуда. :nez-nayu:
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
вот схема
Прикрепленные файлы:
2ом, 414 и 416 по 1 ом, все их надо проверить и, сняв ПК, проверить сколько ом накал. Странно, что оно сгорело, цепь серьёзная. Без этих резисторов включать не надо.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Я уже не за баранку держусь, я за стены и живот держусь! Для тех кто не за баранкой, а в танке: накал у него на земле, питание ВУ повешено на синий катод, выход синего засажен на землю! Что вы ещё ищете, я фигею! :sh_ok: :-)
4el сделай распайку согласно схеме, если сможешь. Если нет, пригласи мастера, хоть с небольшим опытом.
Страждущего можно накормить рыбой, а можно дать удочку... продаст, колбаски купит!
