Подавал ПЧ и до Фильтра и после,ничего не происходит мож не правильно подавал?На испр.теле два фильтра после тюнера,с каждого два выхода на проц,подавал с двух
выходов сначало одного потом другого,на входы проца неиспр.тела(на неиспр теле один ПАВ)ничего.С тюнера испр.тела(две IF) подавал на 2 входа ПАВ(1 ПАВ) неиспр.тела
появились полосы со снегом без изобры.
ТДА8362 30,31,32,ноги B-Y OUT R-Y OUT XTALOUT занижены напр.1.4в должно быть 3в это с родной 8362,с покидываемой 8362 1,6в.В остальном вроде значительных нет
отклонений.На кине в моменты настройки на наиболее сильных сигналов проскальзывают шумовые полосы с тенями.30,31,32 ноги с 8362 прямиком идут на тда4665
по принципиальной схеме, промежуточных элементов нет,где копать просадку?Хотя недонапряжение может быть связано с отсутсвием картинки.Если пальчиком
постучать по контактам входа ПЧ тда8362,графика на кине дёргается,помеха как бы проходит.ФП3П7-495-3 менял на К2955 с ним нет шумовых полос,что странно,они же все на 38мгц.На памяти SCL SDA 3.8в и 4.2в и с чистой и с прошитой ,а должно 5в.
Ткнул осциллом на ПЦТС 7нога,тда8362,на этой ноге стоит вт102 базой к ней сигнал есть,на эмитере повтора нет напруги на б к э немного отличаются,заменил ёмкость тамошнюю по питанию 47м*25в не помогло,заменил трнз вт102 не помогло,замкнул б на э картинка появилась прыгающая по кадрам на некоторых прогах даже цвет есть но всё прыгает,нагрузкой этого транзюка 4фильтра возле проца SAA.через керамику и далее на два вышестоящих фильтра по схеме сигнал не доходит.Менял керамику
не помогло,остались фильтра?
7нога =3в,VT102 Б=от 2,86до 2,96в Э от3,21до 3,5в К=9в, на повторителе Э VT 101 сигнал соответствует по форме 13ноге,не соответствет схемной 2-й осциллограмме Б VT101,
на схеме размах этого сигнала 2в,на теле можно разглядеть начиная с 0,5в Вольт/Дел,комфортно с 0,2в.Размах 0,4-0,5в.Форма усечённый конус.Подал с двд видео на 13
ногу -есть картинка.Осциллограммы такие же как и с эфира.
- Вход или регистрация для ответа

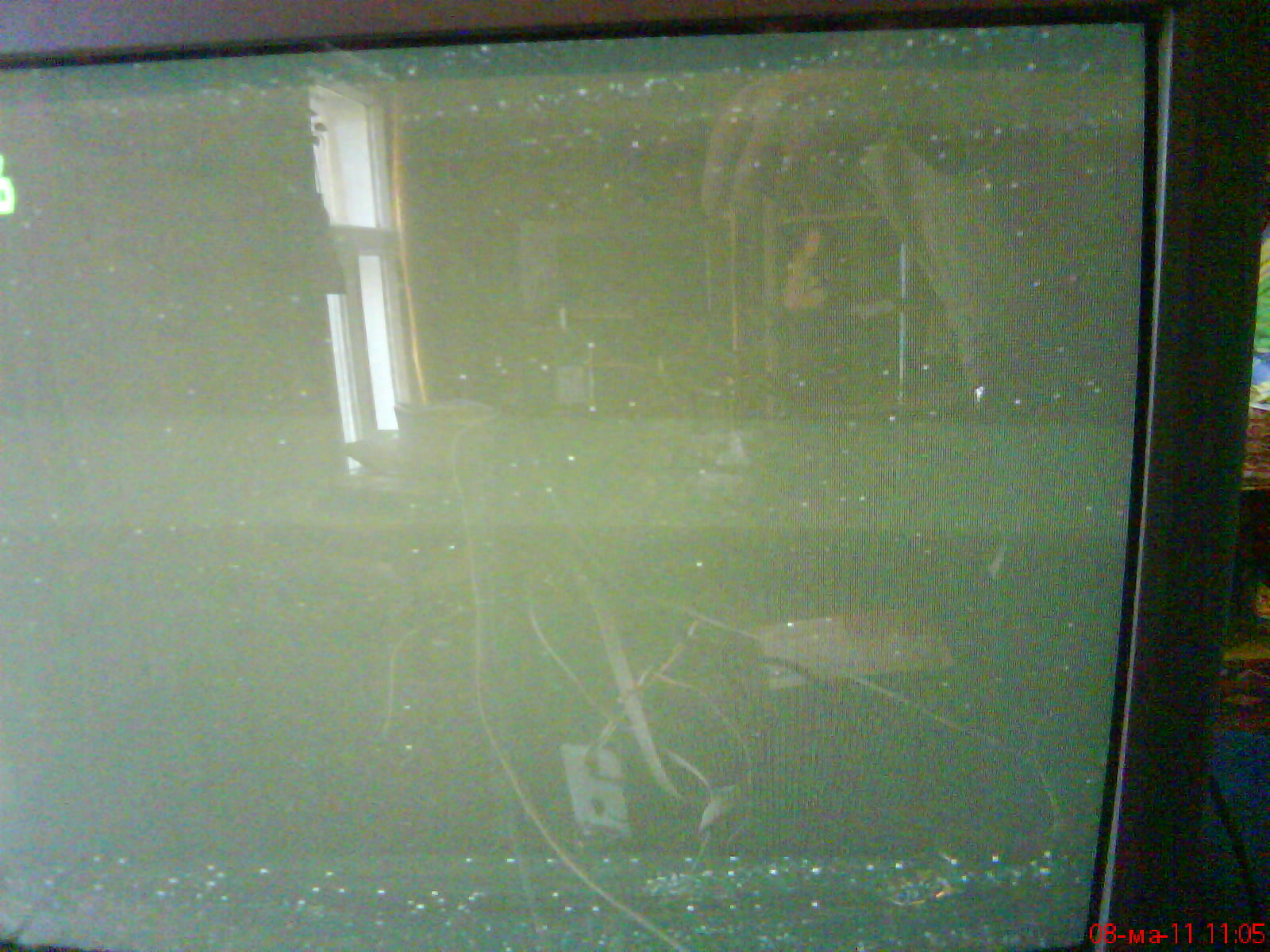

 Подавал ПЧ и до Фильтра и после,ничего не происходит мож не правильно подавал?На испр.теле два фильтра после тюнера,с каждого два выхода на проц,подавал с двух
выходов сначало одного потом другого,на входы проца неиспр.тела(на неиспр теле один ПАВ)ничего.С тюнера испр.тела(две IF) подавал на 2 входа ПАВ(1 ПАВ) неиспр.тела
появились полосы со снегом без изобры.
Прикрепленные файлы:
- Вход или регистрация для ответа
 Значит ПАВ ни при чём, а загвоздка осталась. :du_ma_et:
Надо думать...
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
- Вход или регистрация для ответа
 В нижнем посте через 1 с Горизонтом оч.похоже только там проц другой.Память подкидывал и линию задержки и тда8362а и тда8395
- Вход или регистрация для ответа
 Эти то зачем? :nez-nayu:
А вот тут питания, ПЧ тракта в первую голову. На 45,46 ногах сколько?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
- Вход или регистрация для ответа
 от бессилия
- Вход или регистрация для ответа
 :-) Я уже понял. Обмеряй 8362. Где-нибудь, что-нибудь не совпадёт, раз менял её.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
- Вход или регистрация для ответа
 ТДА8362 30,31,32,ноги B-Y OUT R-Y OUT XTALOUT занижены напр.1.4в должно быть 3в это с родной 8362,с покидываемой 8362 1,6в.В остальном вроде значительных нет
отклонений.На кине в моменты настройки на наиболее сильных сигналов проскальзывают шумовые полосы с тенями.30,31,32 ноги с 8362 прямиком идут на тда4665
по принципиальной схеме, промежуточных элементов нет,где копать просадку?Хотя недонапряжение может быть связано с отсутсвием картинки.Если пальчиком
постучать по контактам входа ПЧ тда8362,графика на кине дёргается,помеха как бы проходит.ФП3П7-495-3 менял на К2955 с ним нет шумовых полос,что странно,они же все на 38мгц.На памяти SCL SDA 3.8в и 4.2в и с чистой и с прошитой ,а должно 5в.
- Вход или регистрация для ответа
 Ткнул осциллом на ПЦТС 7нога,тда8362,на этой ноге стоит вт102 базой к ней сигнал есть,на эмитере повтора нет напруги на б к э немного отличаются,заменил ёмкость тамошнюю по питанию 47м*25в не помогло,заменил трнз вт102 не помогло,замкнул б на э картинка появилась прыгающая по кадрам на некоторых прогах даже цвет есть но всё прыгает,нагрузкой этого транзюка 4фильтра возле проца SAA.через керамику и далее на два вышестоящих фильтра по схеме сигнал не доходит.Менял керамику
не помогло,остались фильтра?
Прикрепленные файлы:
- Вход или регистрация для ответа
 Померяй ка его режимы и на 7-й ноге в/проца. Но это уже звук. На 13-й ноге видео есть? Дальше повторитель 101, на Э есть?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
- Вход или регистрация для ответа

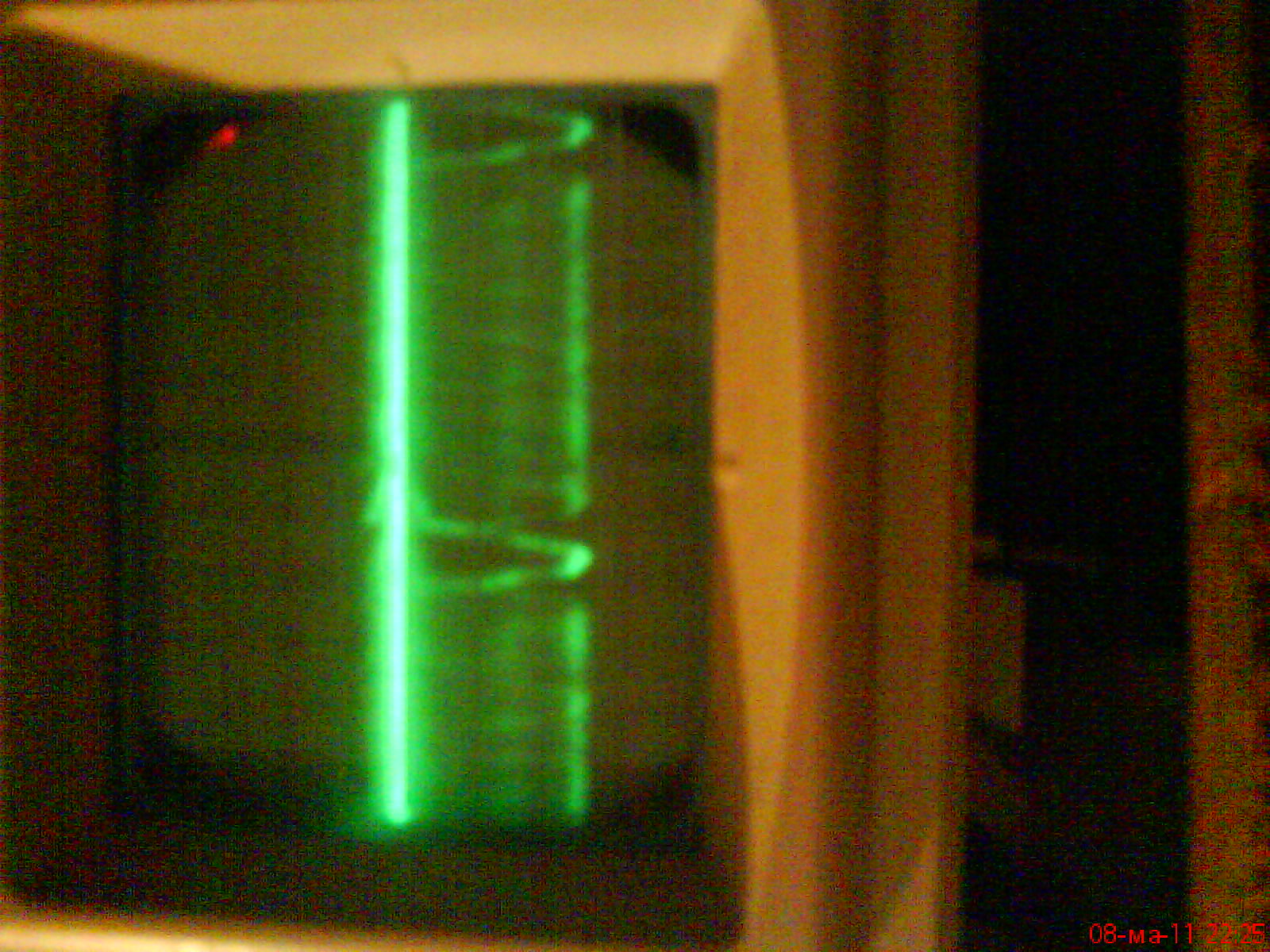

 7нога =3в,VT102 Б=от 2,86до 2,96в Э от3,21до 3,5в К=9в, на повторителе Э VT 101 сигнал соответствует по форме 13ноге,не соответствет схемной 2-й осциллограмме Б VT101,
на схеме размах этого сигнала 2в,на теле можно разглядеть начиная с 0,5в Вольт/Дел,комфортно с 0,2в.Размах 0,4-0,5в.Форма усечённый конус.Подал с двд видео на 13
ногу -есть картинка.Осциллограммы такие же как и с эфира.
Прикрепленные файлы:
