А также замеры сделал бы не пурговые, может и сдвинулось бы в сторону повышения эмиссии.
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
И скоро ты будешь праздновать её день рождения?
Ты бы проверил 1, 2, 3 ноги 6107, стабы на этих ногах, махнул бы 6107 на заведомо исправную. Там и думать бы начали.
Вот по поводу памяти я так и не понял. Ты их покупаешь мешок или от шасси к шасси тулишь, считая их от рождения?
1,2,3 ноги0,46 0,46 1,5в соответственно,стабы заменил на 11вольтовые 9,1в не оказалось,напруги не изменились.6107не паянной сейчас нет,ставил6103-08 паянные,что есть,
ничего ни меняется,чтоб быть уверенным в непричастности видеомикры выпаял её с ПК,RGB на проце не появилось.Память покупаю чистую 10-15шт.
Почему-то. Во время подачи питания там должен пройти импульс 25мс.
"eshelon" писал(а):
49нога=3.4в постоянки, сигнала нет,50нога=5,6в постоянки,сигнала нет
А в схеме явственно написано ТР12, ТР13. Ищи, где они потерялись. Начни с резета, потом плавно переходи на 8-ю ногу ТДКС.
Резет при включении тела не подпрыгивает,в реале завязка резета отличается от принц.схемы.60нога через перемычку на корпус,а с него через кондюк на 62ногу,Q902 в
теле нет,D901 анодом ни с чем не соединяца.ABL цепь проверил сигнал(слабый) с ТДКС до проца идёт,но на самом проце его уже не хватает,мал размах на самомТДКС.
Стаб DZ201 на 50 ноге проверил.
eshelon. задача схемы сброса (рисет), то есть сброс, не подпрыгивать. А вот на некоторое время привязать контроллер через эту ногу к нулю. Происходит это очень быстро и если ты измеряешь мультиком, то прямо при включении тела, на выводе рисет ты можешь увидеть напряжение питания проца или питание его цифровой части. Но никак не нуль. У тебя напряжения на проце все в "норме" ? :-)
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
49нога=3.4в постоянки, сигнала нет,50нога=5,6в постоянки,сигнала нет,резет=0в,тюнер:
1.AGC=4,2в,
2.не задействована
3.-
4.SCL=4,3в
5.SDA=4,3в
6.-
7.5V=5,3в
8.3,12в
9.VT=33в
10.-
11.IF=0в
+16,5/-16,5 присутствует
Прикрепленные файлы:
Почему-то. Во время подачи питания там должен пройти импульс 25мс.
А в схеме явственно написано ТР12, ТР13. Ищи, где они потерялись. Начни с резета, потом плавно переходи на 8-ю ногу ТДКС.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

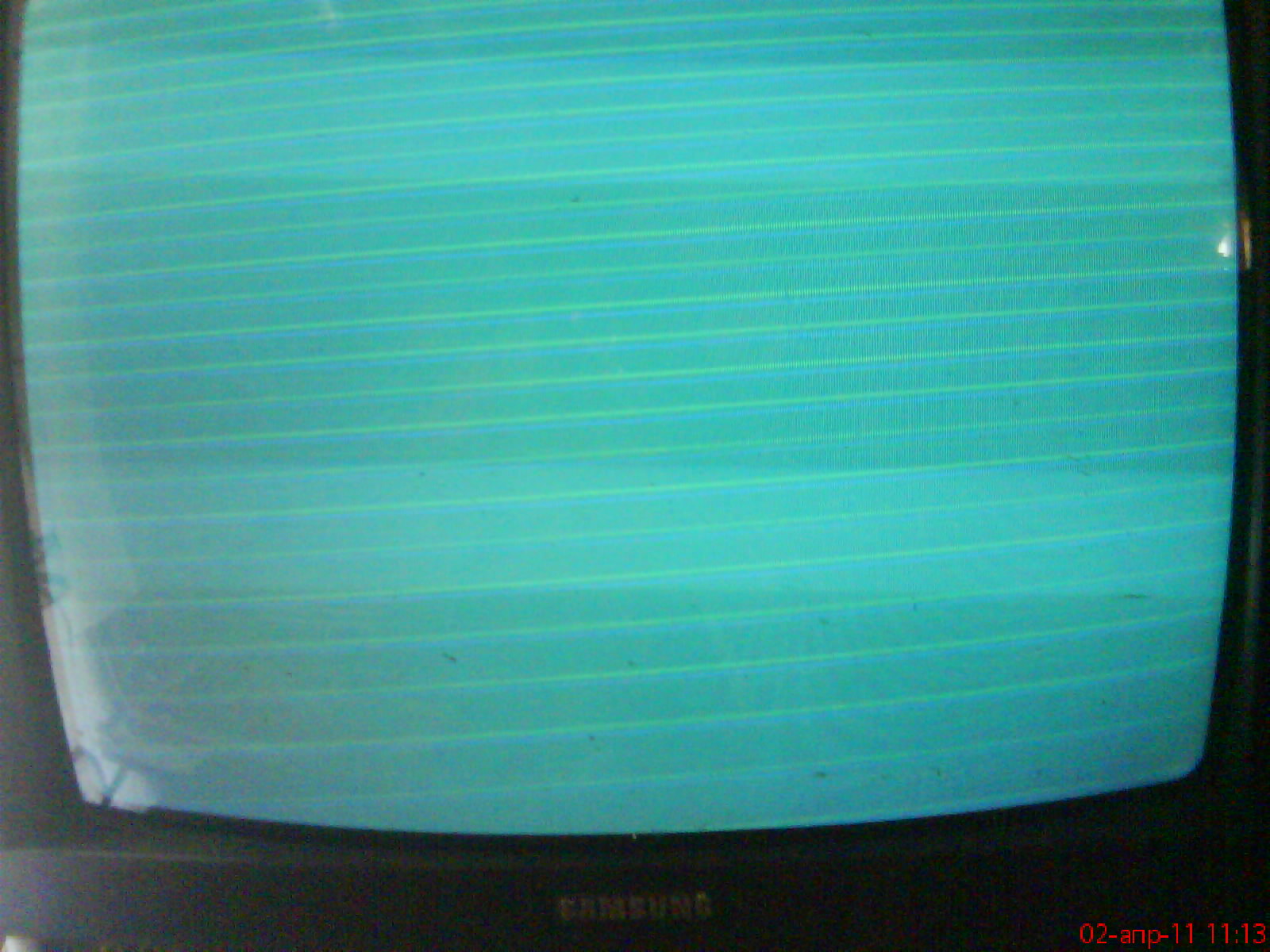

А че растр зеленый?
vav, да тут уже столько ответов...
А также замеры сделал бы не пурговые, может и сдвинулось бы в сторону повышения эмиссии.
La7840 в режиме все сигналы с неё есть,ОХ проверю,
1,2,3 ноги0,46 0,46 1,5в соответственно,стабы заменил на 11вольтовые 9,1в не оказалось,напруги не изменились.6107не паянной сейчас нет,ставил6103-08 паянные,что есть,
ничего ни меняется,чтоб быть уверенным в непричастности видеомикры выпаял её с ПК,RGB на проце не появилось.Память покупаю чистую 10-15шт.
Эту то зачем? Она ж не такая. И что ты вокруг неё трёшься? Что на ОТЛ? Почему проц его не видит, выяснил? Резет где?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Резет при включении тела не подпрыгивает,в реале завязка резета отличается от принц.схемы.60нога через перемычку на корпус,а с него через кондюк на 62ногу,Q902 в
теле нет,D901 анодом ни с чем не соединяца.ABL цепь проверил сигнал(слабый) с ТДКС до проца идёт,но на самом проце его уже не хватает,мал размах на самомТДКС.
Стаб DZ201 на 50 ноге проверил.
eshelon. задача схемы сброса (рисет), то есть сброс, не подпрыгивать. А вот на некоторое время привязать контроллер через эту ногу к нулю. Происходит это очень быстро и если ты измеряешь мультиком, то прямо при включении тела, на выводе рисет ты можешь увидеть напряжение питания проца или питание его цифровой части. Но никак не нуль. У тебя напряжения на проце все в "норме" ? :-)
