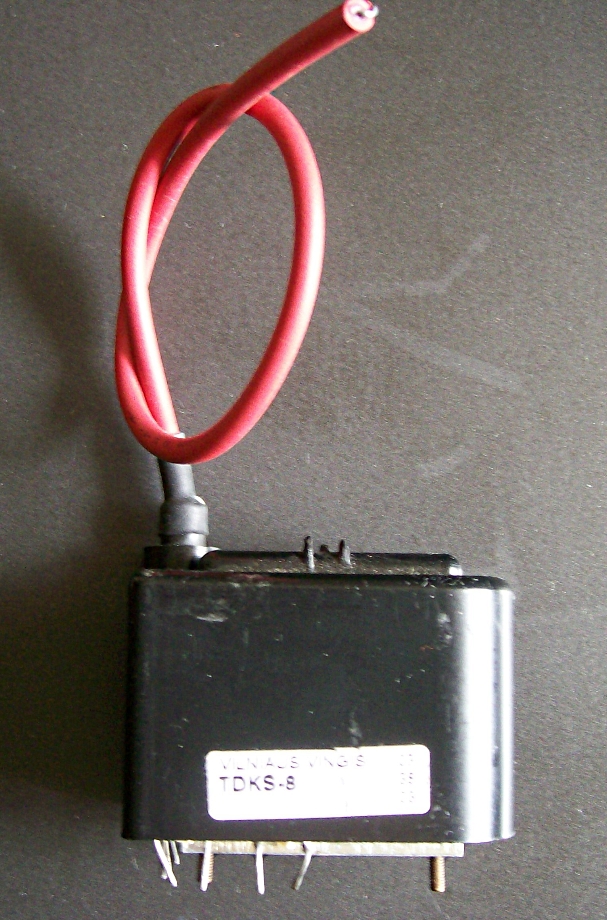

Чем можно заменить ТДКС-8 Решено

25 сообщений / 0 новых
Последнее сообщение
Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9008

Re: Чем можно заменить ТДКС-8

Я Серёга, Raketa тоже

"Я Серёга" писал(а):

на самостийний Украине

:-)

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Raketa аватар
Не в сети
Отключен
Регистрация: 29/09/09
Сообщения: 3157

Re: Чем можно заменить ТДКС-8

Я Серёга, тебя сложно понять. Думаешь, что если один и тот же вопрос задать три раза...
Эти ТДКС на Украине есть однозначно! Цена их хороша, потому что он и есть импортный ТДКС! Или ты хочешь и можешь что-то изменить? Не нужно заезжать так издалека. Аппарат того не стоит? Ну, это уж тебе решать.

Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан

Я Серёга аватар
Не в сети
Регистрация: 04/01/11
Сообщения: 10

Re: Чем можно заменить ТДКС-8Решено

Спасибо всем участвующим и сочувствующим! Проблема решена:ТВс-90П4 и умножительУН9/18-03.Статья на эту тему в журнале Моделист-конструктор 2003г№4.Еще раз всем :co_ol: спасибо!

Raketa аватар
Не в сети
Отключен
Регистрация: 29/09/09
Сообщения: 3157

Re: Чем можно заменить ТДКС-8 Решено
"Я Серёга" писал(а):

Проблема решена

Прикрепленные файлы:

Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан

akkerman аватар
Не в сети
Регистрация: 11/02/17
Сообщения: 5

Re: Чем можно заменить ТДКС-8 Решено

Помогите разобраться с ремонтом монитора Электроника МС 6105.05
Требуется замена ТДКС-8. Поиски рабочего трансформатора не увенчались успехом. Пытаюсь решить вопрос заменой ТДКС на ТВС+умножитель. Не могу разобраться как же правильно подключить ТВС. в журнале "Моделист конструктор" 2003 №4 предлагается выв. 1 ТВС подключить на "общий". Выв 2 ТВС на 8 ТДКС. А по схеме монитора, 8 выв. ТДКС тоже идет на "общий". Получается катушка ТВС с выводами 1-2 будет закорочена.... На выв. 5 ТДКС вообще ничего не подключается с ТВС. А это как раз выпрямитель ускоряющего и фокусирующего электродов.
Еще об этом же писалось в журнале Радиолюбитель за 1996г.

Кто в теме? Подскажите, пожалуйста, как решить проблему?
"Я Серёга" тут давно не появлялся, он бы точно подсказал.

Схема монитора

Смотреть статьи в журналах

AleksNew аватар
Не в сети
Регистрация: 14/05/11
Сообщения: 479

Re: Чем можно заменить ТДКС-8 Решено
"akkerman" писал(а):

Помогите разобраться с ремонтом монитора Электроника МС 6105.05
Требуется замена ТДКС-8.

Я, конечно понимаю, что людям тяжело живется, но не да такой степени. Помойка "плачет". Хихикаю

akkerman аватар
Не в сети
Регистрация: 11/02/17
Сообщения: 5

Re: Чем можно заменить ТДКС-8 Решено

Да пусть "поплачет" помойка. Монитор совершенно новый, с хранения. Дайте ему хоть немного пожить, зачем умирать молодым. Хихикаю
Нужен для работы с "Радио-86РК". Сам немного ностальгирую, да и сыну хочу показать какой у меня комп был в 90-х.

По сути вопроса есть что сказать?

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2169

Re: Чем можно заменить ТДКС-8 Решено
"akkerman" писал(а):

По сути есть что сказать?

С другого моника по напруге строки подбирай.
Поставишь кверху ногами и проводами впаяйся.Не перепутай распиновку.

"akkerman" писал(а):

ТВС+умножитель.

Ну ты ваще извращенец.

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

akkerman аватар
Не в сети
Регистрация: 11/02/17
Сообщения: 5

Re: Чем можно заменить ТДКС-8 Решено

Ну вот, то "помойка плачет" по моему монитору, то в извращенцы записали Хихикаю
Не я автор идеи такой замены.

"Я Серёга" писал(а):

Спасибо всем участвующим и сочувствующим! Проблема решена:ТВс-90П4 и умножительУН9/18-03.Статья на эту тему в журнале Моделист-конструктор 2003г№4.Еще раз всем :co_ol: спасибо!

Я вижу в журнале ошибку, поэтому и прошу помощи у специалистов, разбирающихся в строчной развертке.

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9008

Re: Чем можно заменить ТДКС-8 Решено

akkerman, а зчем ты это делаешь, если

"akkerman" писал(а):

Монитор совершенно новый, с хранения.

Может пусть работает?

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
