Да,ТВ этого стоит,кин.прекрасный.Стоял он у меня года четыри,(сын смотрел ДВД-плеер на нём) теперь решил взяться за него.В среду пойду на р.рынок за тюнером и транскодером и может с вашей общей помощью доделаю его.Пока большое спасибо,всем.
madhandsУстановил другой тюнер VTS-1SDH ,пробывал на питание диапазонов бросать 12 вольт(перемычкой),всё работает.Осталось только подобрать транзисторы DTA143EK ,так как в продаже таких ненашол.ПОМОГИТЕ найти замену...
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
Конечно. Только выводы ЭБК в 209 не совпадут с разводкой платы под БКЭ, что тоже неудобно, нужно выгибатиться.
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
Raketa Дело в том,что отверстий вообще нету,DTA143EK -монтажные,паяются со стороны монтажа.Поставил стабилитроны на 6,2вольта и тр.КТ209К без резисторов,всё заработало,только в первом метровом канале чегото нет приёма,надо ищё посидеть и доработать.
Если корректно будет отпирать один диапазон, закрыв два других - упрощение в помощь.
"vladimiriiiii" писал(а):
в первом метровом канале чегото нет приёма
Если предыдущее соблюдено (диапазоны переключаются корректно) - ищи причину в тюнере.
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
Если предыдущее соблюдено (диапазоны переключаются корректно) - ищи причину в тюнере.
Дело в том,что если снимаю напряжение со второго метрового диапазона,то первый метровый работает ,а если подаю то настройка на первом диапазоне просто проходит невидя сигнала.Напряжения измерены на тюнере при подключении всех диапозонов,
включон первый метровый диапазон. VL-11,82 волта, VH-9,43 в.,U-1,53в.
включон второй метр. диап.VL-11,67вольта,VH-11,8 в.,U-1,53в.
включён дицеметровый диапоз. VL-6,32в.,VH-6,35в.,U-11,74в.
Если корректно будет отпирать один диапазон, закрыв два других - упрощение в помощь.
"vladimiriiiii" писал(а):
включон первый метровый диапазон. VL-11,82 волта, VH-9,43 в.,U-1,53в.
включон второй метр. диап.VL-11,67вольта,VH-11,8 в.,U-1,53в.
включён дицеметровый диапоз. VL-6,32в.,VH-6,35в.,U-11,74в
Начнём сначала? Закрыв два других... Значит, что активный уровень на однои диапазоне
"vladimiriiiii" писал(а):
11,82 волта
Запирающий уровень
"vladimiriiiii" писал(а):
1,53в
То есть должно бы соблюдаться условию:
1 - 0 - 0
0 - 1 - 0
0 - 0 - 1
У тебя же... :-)
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
vladimiriiiii, ну, уже хорошо, продолжай, хоть работа эта муторная, зато интересная
Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали
madhands
Да,ТВ этого стоит,кин.прекрасный.Стоял он у меня года четыри,(сын смотрел ДВД-плеер на нём) теперь решил взяться за него.В среду пойду на р.рынок за тюнером и транскодером и может с вашей общей помощью доделаю его.Пока большое спасибо,всем.
madhandsУстановил другой тюнер VTS-1SDH ,пробывал на питание диапазонов бросать 12 вольт(перемычкой),всё работает.Осталось только подобрать транзисторы DTA143EK ,так как в продаже таких ненашол.ПОМОГИТЕ найти замену...

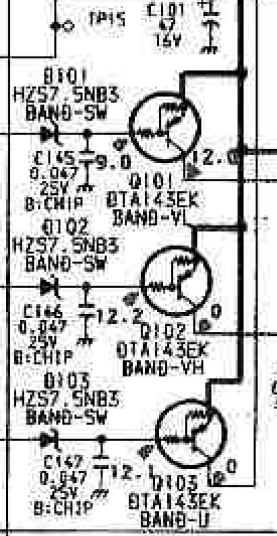

Посмотри на схему. Внутри транзистора - два резистора. И первый, и второй 4,7кОм.
Осталось усложнить схему. Берёшь 2SA...
Прикрепленные файлы:
Raketa Можно ли взять наши транзисторы КТ209К +два резистора ??? И ищё перед ними стабилитроны стоят-они по 7,5Вольт?
Судя по схеме, да, 7,5V.
Конечно. Только выводы ЭБК в 209 не совпадут с разводкой платы под БКЭ, что тоже неудобно, нужно выгибатиться.
Raketa Дело в том,что отверстий вообще нету,DTA143EK -монтажные,паяются со стороны монтажа.Поставил стабилитроны на 6,2вольта и тр.КТ209К без резисторов,всё заработало,только в первом метровом канале чегото нет приёма,надо ищё посидеть и доработать.
Понял. В SMD исполнении.
Если корректно будет отпирать один диапазон, закрыв два других - упрощение в помощь.
Если предыдущее соблюдено (диапазоны переключаются корректно) - ищи причину в тюнере.
Дело в том,что если снимаю напряжение со второго метрового диапазона,то первый метровый работает ,а если подаю то настройка на первом диапазоне просто проходит невидя сигнала.Напряжения измерены на тюнере при подключении всех диапозонов,
включон первый метровый диапазон. VL-11,82 волта, VH-9,43 в.,U-1,53в.
включон второй метр. диап.VL-11,67вольта,VH-11,8 в.,U-1,53в.
включён дицеметровый диапоз. VL-6,32в.,VH-6,35в.,U-11,74в.
Начнём сначала? Закрыв два других... Значит, что активный уровень на однои диапазоне
Запирающий уровень
То есть должно бы соблюдаться условию:
1 - 0 - 0
0 - 1 - 0
0 - 0 - 1
У тебя же... :-)
