Посмотрел, в целом на 90% очень похоже всё. Но, многие нумерации компонентов не соответствуют. Самое главное - микросхема не та вообще. :-(
По принципиалке должна быть 16-и ногая VIFA 5502 MTE1, а на реальной плате в этом месте я наблюдаю 18-и ногую "Shindengen MCZ 5203 D".
Возможно, что это какой-то новый аналог?
З.Ы. Что не понравилось, все тепловыделяющие детали с радиаторами, прикручены к оным вообще на сухую, без термопроводной пасты. Причём не только мощные полевики, но и даже 15-и амперный мост!
Неужели у мексиканских тушканов так принято обеспечивать теплоотвод? :sh_ok: :sh_ok: :sh_ok: Жесть!
Посмотрел, в целом на 90% очень похоже всё. Но, многие нумерации компонентов не соответствуют. Самое главное - микросхема не та вообще. :-(
По принципиалке должна быть 16-и ногая VIFA 5502 MTE1, а на реальной плате в этом месте я наблюдаю 18-и ногую "Shindengen MCZ 5203 D".
Возможно, что это какой-то новый аналог?
З.Ы. Что не понравилось, все тепловыделяющие детали с радиаторами, прикручены к оным вообще на сухую, без термопроводной пасты. Причём не только мощные полевики, но и даже 15-и амперный мост!
Неужели у мексиканских тушканов так принято обеспечивать теплоотвод? :sh_ok: :sh_ok: :sh_ok: Жесть!
Микросхема ШИМ тоже новая? Я про ее толкую.
Оказывается уже есть:
http://www.panasonic.ru/products/digital_av/tv/plasma_tv/TX-PR65VT20

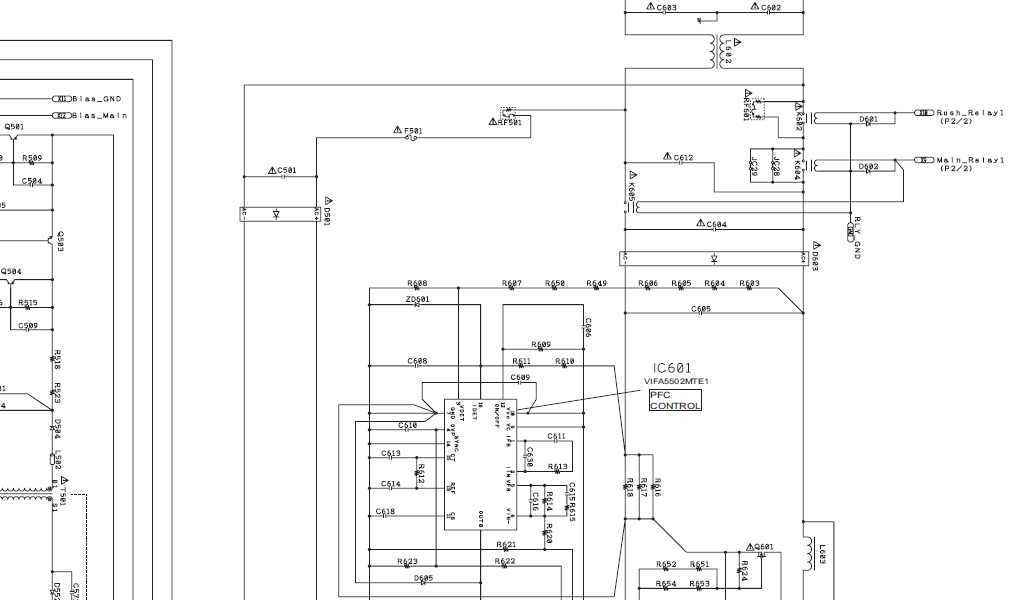

Вот входные цепи евро V10. вход справа вверху. v10-pb.jpg
Прикрепленные файлы:
Спасибо, сейчас прогуляюсь по схеме, пока не прикрутил платы в корпус.
Kitdze,счатье привалило.Ищешь даташит на FIVA5502MTE1,делаешь расчеты без просчетов,сравниваешь с реальностью и все. :ya_hoo_oo:
Как вариант: берете с клиентом винища немеряно,напиваетесь до поросячьего визга - а кто из вас ТВ включил,утром все равно не вспомнить!Опохмелитесь если не за здравие,то хотя бы за упокой!
Посмотрел, в целом на 90% очень похоже всё. Но, многие нумерации компонентов не соответствуют. Самое главное - микросхема не та вообще. :-(
По принципиалке должна быть 16-и ногая VIFA 5502 MTE1, а на реальной плате в этом месте я наблюдаю 18-и ногую "Shindengen MCZ 5203 D".
Возможно, что это какой-то новый аналог?
З.Ы. Что не понравилось, все тепловыделяющие детали с радиаторами, прикручены к оным вообще на сухую, без термопроводной пасты. Причём не только мощные полевики, но и даже 15-и амперный мост!
Неужели у мексиканских тушканов так принято обеспечивать теплоотвод? :sh_ok: :sh_ok: :sh_ok: Жесть!
Это они на текилу экономят,пили бы брагу - все бы пастой изгваздали.
я дал кусок от 42v10e.
