Опасная профессия,однако!Не успел добежать до кладовки - и пропал без вести. :sh_ok: :cry_ing:
Да нет. Жив. Вторая попытка не удалась. Висяк.
Звонил в сервис - там спецы тоже в замешательстве относительно того почему-ж с пятивольтовой кренки идет 19,8, а не 5 или 24, как обозначено на схемах и плате...
Грят, как бы и с 19,8 они все работают, мол такой китайский допуск (!!!).
Без ясности с этими 24, непонятно можно ли требовать работы от основной платы.
Надеялся, что здесь кто-то работал с этим блоком питания и точно знает 24 там должно быть, и какой допуск..
Электролиты менял. Полевые мощные транзисторы менял (даже на входе этой долбаной кренки, всего 23,5в!).
Микросхему задающего генератора пока не менял (там генератор 24 - отдельный)
Снарядили гонца в поднебесную...
Да вот она вся обвязка как есть:
На первую ногу подается с выпрямителя 23,5
Вторая – выход.
Третья – на корпусе
Четвертая через суммарное сопротивление 113ом, сидит на земле.
Во первых, так и не понятно - какого рожна там стоит 278RA05
Во вторых 23,5 на её входе - явно мало. Но электролиты менял, диод проверял, осталось задающий генератор проверить, сейчас буду проверять, хотя рискую спалить недешевые полевики-ключи BQ1 end BQ2.
И, кто - бы подсказал, что значит 24VSP… В чем отличие от просто 24? К стыду своему – не знаю, что такое VSP…
Там 24, что снимается непосредственно с выпрямителя, идет на один разъём (фактически – 23,5), а 24VSP (19,8) – на другой.
Прилагаю схему. БП3.jpg
Чтоб в кладовке не прятаться? :-)
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Пропал автор! :ne_vi_del:
Доверия, видно, не оправдал. :-(
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Опасная профессия,однако!Не успел добежать до кладовки - и пропал без вести. :sh_ok: :cry_ing:
Да нет. Жив. Вторая попытка не удалась. Висяк.
Звонил в сервис - там спецы тоже в замешательстве относительно того почему-ж с пятивольтовой кренки идет 19,8, а не 5 или 24, как обозначено на схемах и плате...
Грят, как бы и с 19,8 они все работают, мол такой китайский допуск (!!!).
Без ясности с этими 24, непонятно можно ли требовать работы от основной платы.
Надеялся, что здесь кто-то работал с этим блоком питания и точно знает 24 там должно быть, и какой допуск..
Электролиты менял. Полевые мощные транзисторы менял (даже на входе этой долбаной кренки, всего 23,5в!).
Микросхему задающего генератора пока не менял (там генератор 24 - отдельный)
Снарядили гонца в поднебесную...
Хороший стабилизатор с допуском - 300% :sh_ok: :-)
Посмотрел?
Посмотрел?[/quote]
Да вот она вся обвязка как есть:
На первую ногу подается с выпрямителя 23,5
Вторая – выход.
Третья – на корпусе
Четвертая через суммарное сопротивление 113ом, сидит на земле.
Во первых, так и не понятно - какого рожна там стоит 278RA05
Во вторых 23,5 на её входе - явно мало. Но электролиты менял, диод проверял, осталось задающий генератор проверить, сейчас буду проверять, хотя рискую спалить недешевые полевики-ключи BQ1 end BQ2.
И, кто - бы подсказал, что значит 24VSP… В чем отличие от просто 24? К стыду своему – не знаю, что такое VSP…
Там 24, что снимается непосредственно с выпрямителя, идет на один разъём (фактически – 23,5), а 24VSP (19,8) – на другой.
Прилагаю схему. БП3.jpg
Прикрепленные файлы:

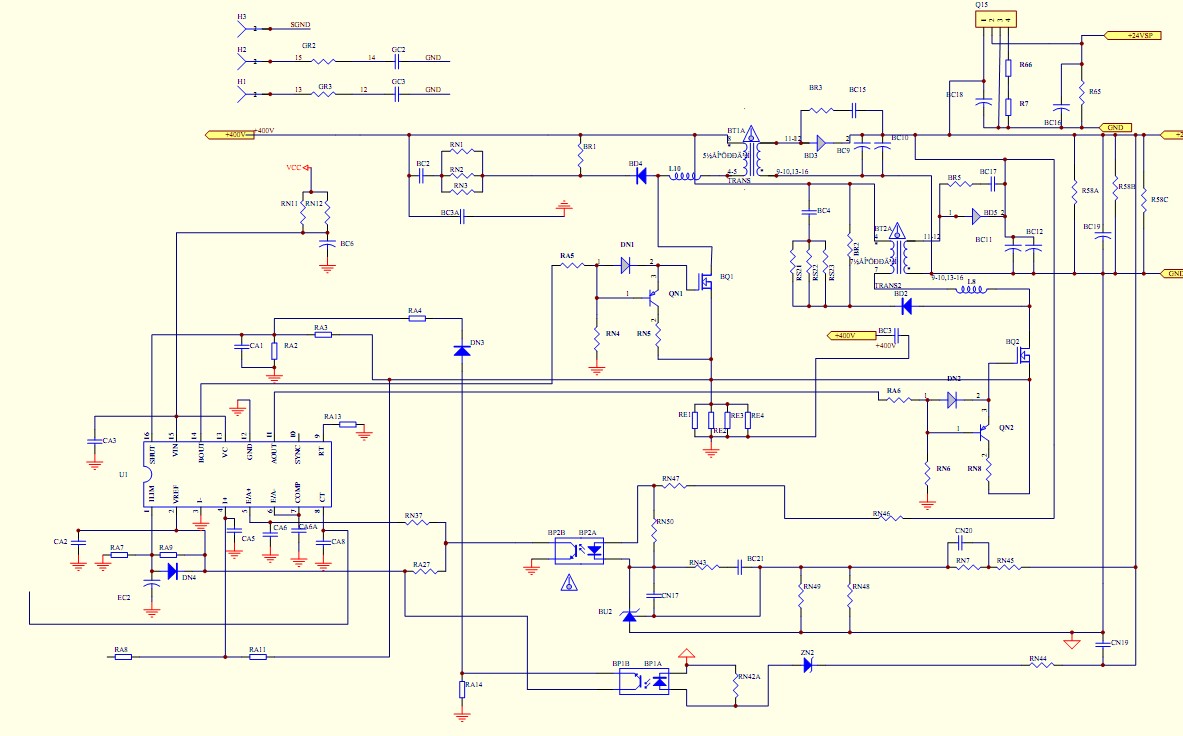

Вся схема. БП.jpg
Прикрепленные файлы:
Что ты сразу не написал,что у тебя стоит 278RA05! Дело в том,что 4pin на ней - не управление ,а регулировка выходного напряжения!
Спасибо! (и китайцам тож...). Порегулирую. Но ведь на первой ноге все равно мало...
