Микросхема видео-пидсылювача там есть? Глянул бы что на ней, в том числе и пятый вывод.Коим-то образом могло и видеопроц шарахнуть.А в кадровой уверен? ш-ш-ш-то-то там не так.
ПК на транзисторах, видеопроца нет ни у меня, ни в нашем селе на рынке :-(
"nnn" писал(а):
А он её прописывает?
Нет, нужна только прошитая, конкретно такой модели не нашёл, взял похожую от RAINFORD TVF-5568TSC (по составу в записке - один в один)
"Медвед" писал(а):
Пасматри прохождение КИОХ и СИОХ до проца. Там даже биз памяти должна индекация быть
Прошёлся поиском - может и не быть, размах КСИ - 4В (отрицательной полярности), СИОХ - 3,2В (полож. полярности), приколов в цепях формирования не нашёл, сколько должно быть наверняка - не знаю, клиент уезжает, просит побыстрее, а чё-то не выходит :cry_ing: aze1959, схемы сейчас сравню, спасибо
Самая подходящая (почти, позиционные номера различаются и номиналы - тоже) от TV2K
madhands, ты уже сбежал...
1) А 46-й проц? Не пробовал? Нет у тебя? Вроде они работают.
2) Ща, гляну прошиву.
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
:sh_ok: В смысле 2246? Так он и стоит, я в составе написал, и 2248 тоже нет
Блин, нашёл пробитый диод (D253), заменил - до задницы, теперь амплитуда 4В, но корявая, рою дальше :wo_ol:
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
madhands, всё же я не пойму, почему у тебя кин не светит, а только серый.

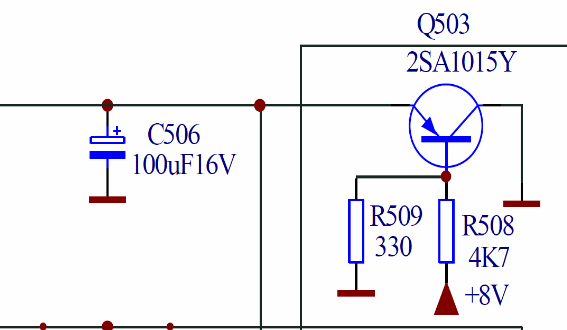

Опорник в эмиттерах ВУ цел? Картинка.
Да и проц врезает OSD, а почемю... не врезает? В эмиттерах ВУ.png
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
Цепь ICA (по схеме), стаб на ПК, и на 33 ногу проца цела? Вход АББ.
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
Никаких приколов
ПК на транзисторах, видеопроца нет ни у меня, ни в нашем селе на рынке :-(
Нет, нужна только прошитая, конкретно такой модели не нашёл, взял похожую от RAINFORD TVF-5568TSC (по составу в записке - один в один)
Прошёлся поиском - может и не быть, размах КСИ - 4В (отрицательной полярности), СИОХ - 3,2В (полож. полярности), приколов в цепях формирования не нашёл, сколько должно быть наверняка - не знаю, клиент уезжает, просит побыстрее, а чё-то не выходит :cry_ing:
aze1959, схемы сейчас сравню, спасибо
Самая подходящая (почти, позиционные номера различаются и номиналы - тоже) от TV2K
Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали
madhands, ты уже сбежал...
1) А 46-й проц? Не пробовал? Нет у тебя? Вроде они работают.
2) Ща, гляну прошиву.
:sh_ok: В смысле 2246? Так он и стоит, я в составе написал, и 2248 тоже нет
Блин, нашёл пробитый диод (D253), заменил - до задницы, теперь амплитуда 4В, но корявая, рою дальше :wo_ol:
Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали
У тебя такое? Не моё. Ничего сказать не смогу. Вот.rar
Прикрепленные файлы:
2249 то же самое, без доработок. И частоту СИ, КИ приблизит. осциллом. Вдруг кварц китайский (как направление).
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
в китайском телике по определению кварец может стоять тока японистый :-)
Я имел ввиду вдруг он сильно врёт, а там кто их знает. :-)
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
madhands, всё же я не пойму, почему у тебя кин не светит, а только серый.
Опорник в эмиттерах ВУ цел? Картинка.
Да и проц врезает OSD, а почемю... не врезает? В эмиттерах ВУ.png
Прикрепленные файлы:
Тогда всё дальше идёт, на управу, СИ, КИ, бланк...
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Цепь ICA (по схеме), стаб на ПК, и на 33 ногу проца цела? Вход АББ.
