Grandmehanik по фотографии непонятно чем отличается схема от предложенной. Качество и ракурс оставляют желать лучшего. Но даже если сравнивать по составу, то другую версию схемы очень сложно найти в инэте. Так что придётся ремонтировать на предложенной. :a_g_a:

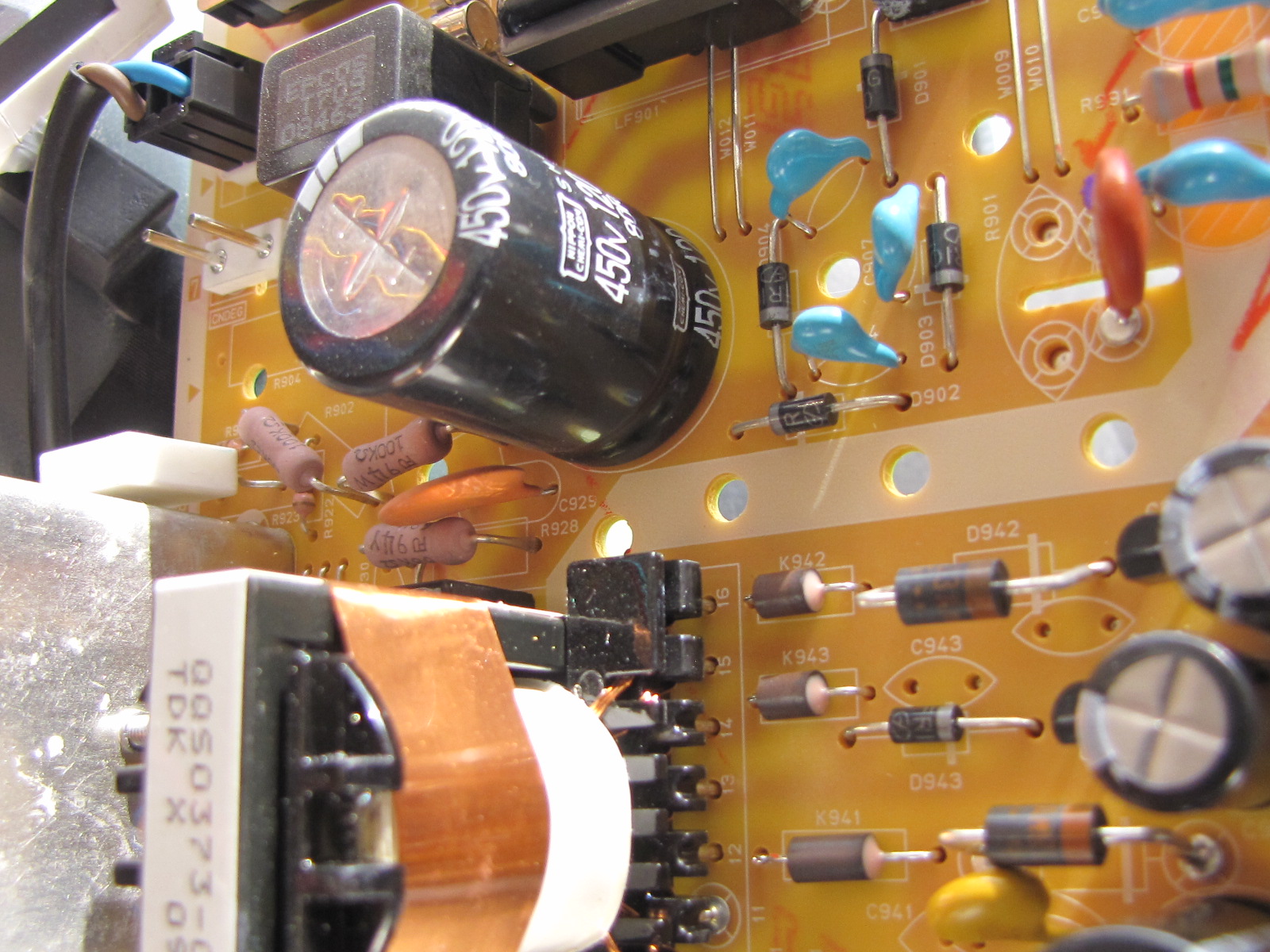

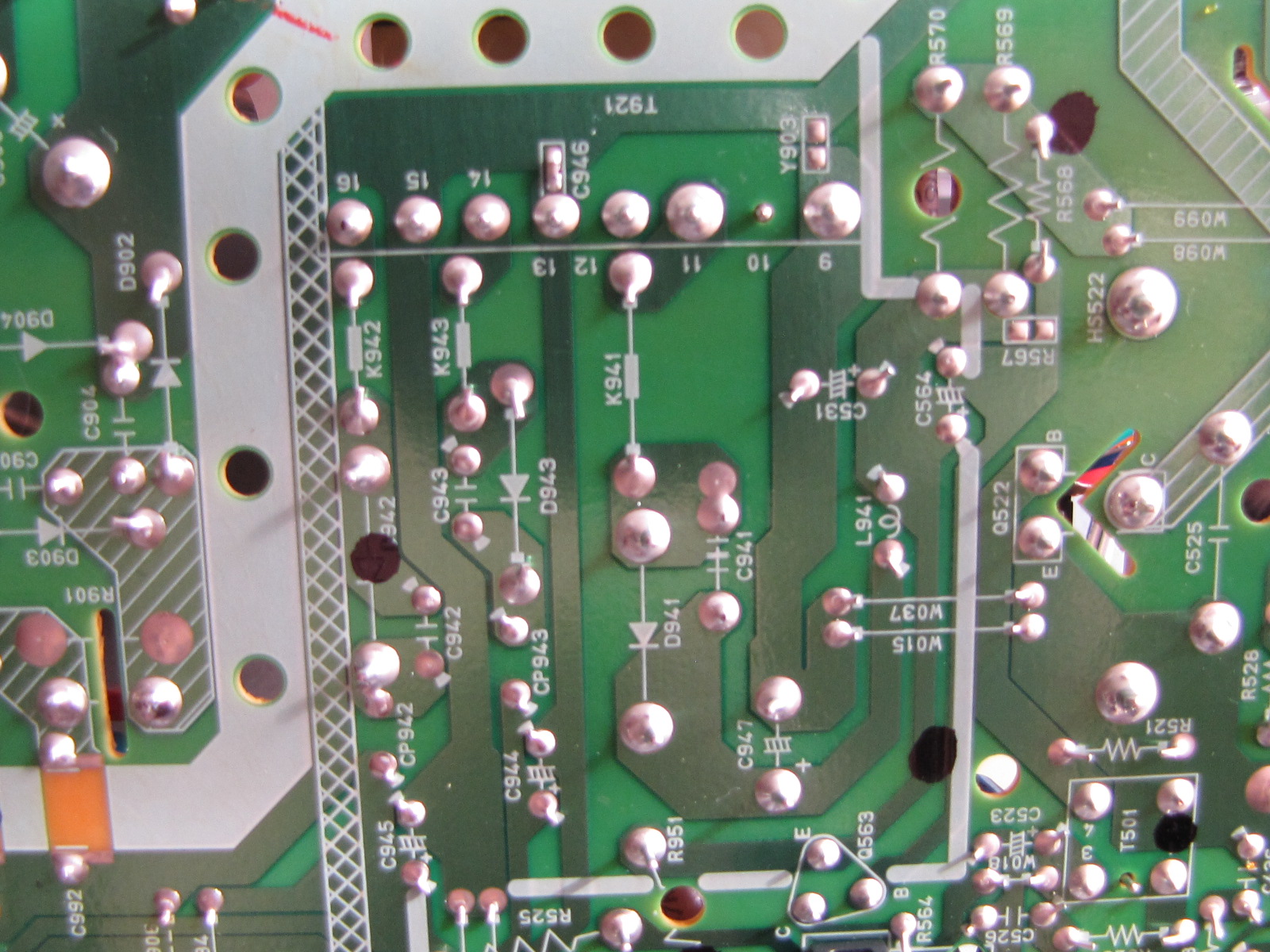

В том то и вопрос, что не могу найти нужной схемы. А предполагаемое место неисправности, то есть БП, крупным планом представлены с двух сторон. С измерением напряжения на диодах для меня представляются некоторые затруднения, в виду того, что данная схема отличается от предложенной в мануале и не совсем понятно между чем мерить. А так как ремонтом занимаюсь в свободное время, которого не очень много, то быстро с этим дело не получается. Теперь по существу: подскажите пожалуйста, в принципе откуда эта помеха может появляться, в каком узле. Так как из уже заданных Вами вопросов следует, что возможна проблема в БП, тогда при измерении напряжения на диодах какое напряжение должно быть, учитывая, что схемы- то нет. На входном конденсаторе понятно- 300 в, а если отличается? Кстати, конденсаторы внешне нормальные, т.е. не вздуты, подтёков нет. Неисправность в телевизоре была изначальна. Изображение 012.jpg Изображение 007.jpg
Состав: 8891CPBNG6P02, 24C08LI, STR-W5753A, LA78040B, AN5279, TAEM-G503D(B), JF0501-3213, 2SD2427.
во всех режимах, как при приеме эфирного сигнала, так и в режиме "видео", а так же при отсутствии сигнала присутствует помеха в виде 2-х горизонтальных прозрачных полос шириной 15-20 мм каждая, с расстоянием около 20 см между ними. Помеха неподвижна, может иногда изменяться местоположение, либо выше - либо ниже. 61.jpg
ПОЛОСЫ НА ЭКРАНЕ ПОИВЛЯЮТСЯ ИЗ-ЗА ВЫСЫХАНИЯ КОНДИКСАТОРОВ ЛИБО В БЛОКЕ ПИТАНИЯ ИЛИ В КАДРОВОЙ РАЗВЁРТКЕ ЛЕХКО НАЙТИ БЕРЁШ КОНДЁР ПОДСТАВЛЯЕШ НОЖКИ К ПЛАТЕ СОБЛЮДАЯ ПОЛЯРНОСТЬ И СМОТРИШ НА ЭКРАН И ЕЩЁ ПОДСТОВЛЯЯ КОНДЁР ВОЛЬТАЖ ДОЛЖЕН АНОЛОГИЧИН КОНДЁРУ НА ПЛАТЕ БОЛЬШЕ ВЕРОЯТНИЕ ЧТО ВЫДОХСЯ КОНДЁР НА БЛОКЕ ПИТАНИЯ ОН ПО ВИДУ САМЫЙ БОЛЬШОЙ И ТОЛСТЫЙ СТОИТ НА ВХОДЕ 220 ВОЛЬТ ПОСЛЕ ДИОДНОГО МОСТА! УДАЧИ!!!
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
nnn, а кружочком слабо место неисправности обвести? ::yaz-yk:
А мне нет :-)
Прикрепленные файлы:
Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали
Ага. И мелом посыпь, пойду палицу готовить.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Grandmehanik по фотографии непонятно чем отличается схема от предложенной. Качество и ракурс оставляют желать лучшего. Но даже если сравнивать по составу, то другую версию схемы очень сложно найти в инэте. Так что придётся ремонтировать на предложенной. :a_g_a:
В том то и вопрос, что не могу найти нужной схемы. А предполагаемое место неисправности, то есть БП, крупным планом представлены с двух сторон. С измерением напряжения на диодах для меня представляются некоторые затруднения, в виду того, что данная схема отличается от предложенной в мануале и не совсем понятно между чем мерить. А так как ремонтом занимаюсь в свободное время, которого не очень много, то быстро с этим дело не получается. Теперь по существу: подскажите пожалуйста, в принципе откуда эта помеха может появляться, в каком узле. Так как из уже заданных Вами вопросов следует, что возможна проблема в БП, тогда при измерении напряжения на диодах какое напряжение должно быть, учитывая, что схемы- то нет. На входном конденсаторе понятно- 300 в, а если отличается? Кстати, конденсаторы внешне нормальные, т.е. не вздуты, подтёков нет. Неисправность в телевизоре была изначальна. Изображение 012.jpg Изображение 007.jpg
Прикрепленные файлы:
Вот его и замени в первую очередь. На новый. Дальше будет видно, может и не нужно больше ничего.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Grandmehanik эту схему примерь, по крайней мере ТПИ один в один. JVC AV-1406AE.(AV-14AMG6) CHASSIS-CG4.rar
Прикрепленные файлы:
ПОЛОСЫ НА ЭКРАНЕ ПОИВЛЯЮТСЯ ИЗ-ЗА ВЫСЫХАНИЯ КОНДИКСАТОРОВ ЛИБО В БЛОКЕ ПИТАНИЯ ИЛИ В КАДРОВОЙ РАЗВЁРТКЕ ЛЕХКО НАЙТИ БЕРЁШ КОНДЁР ПОДСТАВЛЯЕШ НОЖКИ К ПЛАТЕ СОБЛЮДАЯ ПОЛЯРНОСТЬ И СМОТРИШ НА ЭКРАН И ЕЩЁ ПОДСТОВЛЯЯ КОНДЁР ВОЛЬТАЖ ДОЛЖЕН АНОЛОГИЧИН КОНДЁРУ НА ПЛАТЕ БОЛЬШЕ ВЕРОЯТНИЕ ЧТО ВЫДОХСЯ КОНДЁР НА БЛОКЕ ПИТАНИЯ ОН ПО ВИДУ САМЫЙ БОЛЬШОЙ И ТОЛСТЫЙ СТОИТ НА ВХОДЕ 220 ВОЛЬТ ПОСЛЕ ДИОДНОГО МОСТА! УДАЧИ!!!
RUSIA07, не так проверяют литы, совсем не так :ni_zia:
Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали
RUSIA07 Не позорь Россию правописанием! Нимеснай будишь штоля?
Страждущего можно накормить рыбой, а можно дать удочку... продаст, колбаски купит!
