Ну наконец-то, количество каналов можно увеличить (100% ИМХО :-) )
Память какая? Если 24С01, выбрасывай её (потоптаться на ней не забудь! :hi_hi_hi: ), ставь на панельку 24С04 или 08 (что есть), а вот подключение ножек делаешь так, как в схемах МДУ-с графикой
У меня скана схемы нет, попроси дядю Модератора
;;-))) Память на панельку ставить надо, учись работать правильно (вон Снегурка из соседней темы и то ТВ чинить может, а ты...) :ni_zia:
Схемы, смотрю, ты так и не дождался (ну звыняй, дядя-Модератор занятой, это я - оболтутс свободен ::yaz-yk: ), ладно, ща найду

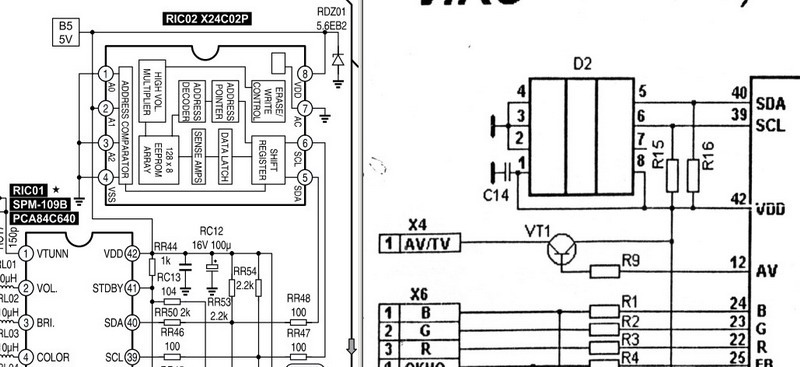

На вот, пользуйся, даже память менять не надо, если 24С02 стоит (слева), просто переподключи её, как на правой половине схемы
Да, пиво выслать не забудь, а то у меня кончилось :hi_hi_hi:

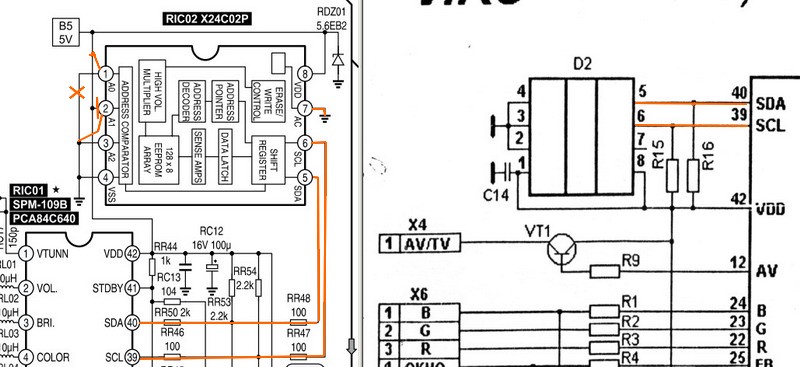

т.е. я так понял надо переподключить 1,2 ноги левой схемы?? а RR46-49 - можно в игнор или обязательно ставить?? Я ничего не перепутал??
а пиво с меня ... :dr_ink: на 100 каналов переделанная.jpg
vic446, сфоткай графику (настройку, яркость) или точную модель и шасси давай
Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали
сзади железка с моделью-отломана..шасси p68sa1 Фотки графики сделал... DSC02654.JPG
........ ШАССИ P68SA1
Прикрепленные файлы:
название шасси со стороны платы в районе ТДКС
Ну наконец-то, количество каналов можно увеличить (100% ИМХО :-) )
Память какая? Если 24С01, выбрасывай её (потоптаться на ней не забудь! :hi_hi_hi: ), ставь на панельку 24С04 или 08 (что есть), а вот подключение ножек делаешь так, как в схемах МДУ-с графикой
У меня скана схемы нет, попроси дядю Модератора
Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали
шасси p68sa1 !!!.. на панельке микросхем нет....???
;;-))) Память на панельку ставить надо, учись работать правильно (вон Снегурка из соседней темы и то ТВ чинить может, а ты...) :ni_zia:
Схемы, смотрю, ты так и не дождался (ну звыняй, дядя-Модератор занятой, это я - оболтутс свободен ::yaz-yk: ), ладно, ща найду
Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали
На вот, пользуйся, даже память менять не надо, если 24С02 стоит (слева), просто переподключи её, как на правой половине схемы
Да, пиво выслать не забудь, а то у меня кончилось :hi_hi_hi:
Прикрепленные файлы:
Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали
т.е. я так понял надо переподключить 1,2 ноги левой схемы?? а RR46-49 - можно в игнор или обязательно ставить?? Я ничего не перепутал??
а пиво с меня ... :dr_ink: на 100 каналов переделанная.jpg
Прикрепленные файлы:
Всё правильно, резисторы пока оставь, 7 лапу можно оборвать либо на корпусе оставь, давай, трудись
Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали
Ессс!!!89+0 каналы !!! всё получилось!! :bra_vo: Спасибки )))
