Спасибо конечно за уточнения в схеме. Админ добавит в базу...Давай всё разберёмся с IC844. Команда повер (включение в РР) +5 вольт поступает на базу Q807, он открывается и на коллекторе уменьшается напряжение, соответственно уменьшается напряжение на 4 пине IC844 и микросхема открывается и выдаёт 9 вольт. Что у тебя по этим деталям в режимах ДР и РР. Дело в том что в этой же цепи завязана оптопара IC802 передающая команду в первичку ИП.
Включается да без всякой "химии" ускоряющее провери чуть убавил,всё так же,щас проверю электролиты и напишу.Но дежурный светодиод при нажатии PR притухает а потом вновь ярче,так как в дежурном режиме.

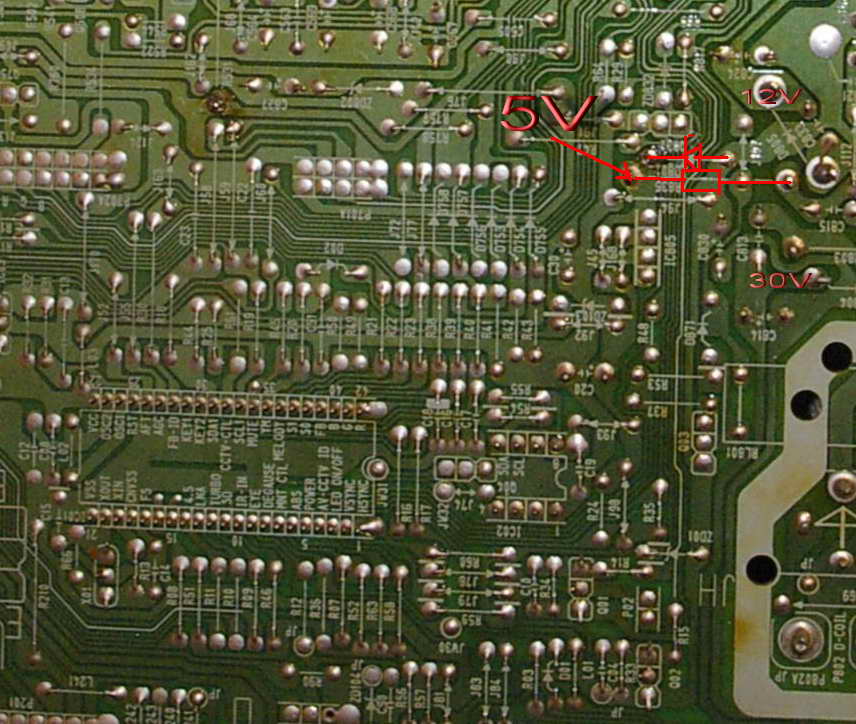

Госящий резистор R835 с диода D805 (12V) стабилитрон ZD801.Так что 5V есть чтоб питать процесор. Безымянный.jpg
Прикрепленные файлы:
видишь какой молодец...разобрался...теперь вернёмся к питаниям и шине абнормаль.

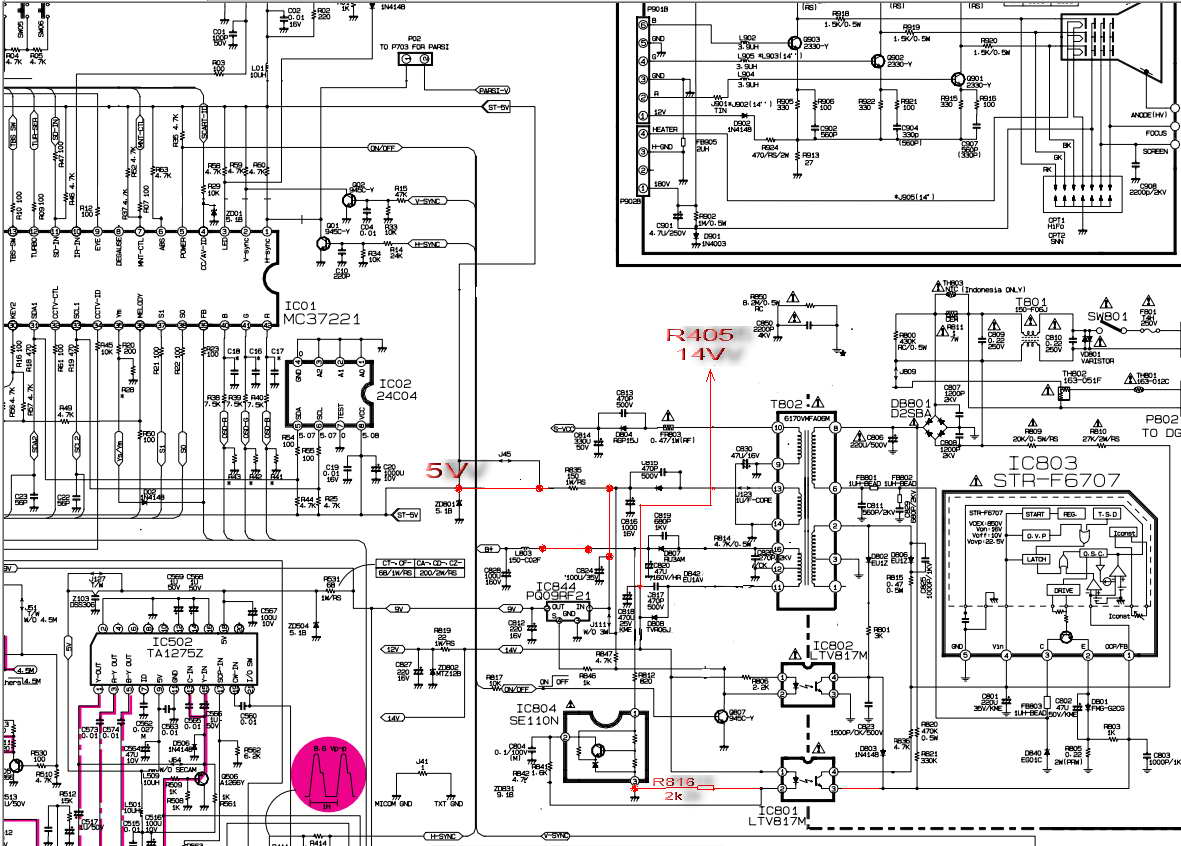

Вот я исправил схему так как у меня на плате 25.jpg
Прикрепленные файлы:
Спасибо конечно за уточнения в схеме. Админ добавит в базу...Давай всё разберёмся с IC844. Команда повер (включение в РР) +5 вольт поступает на базу Q807, он открывается и на коллекторе уменьшается напряжение, соответственно уменьшается напряжение на 4 пине IC844 и микросхема открывается и выдаёт 9 вольт. Что у тебя по этим деталям в режимах ДР и РР. Дело в том что в этой же цепи завязана оптопара IC802 передающая команду в первичку ИП.
Заменил транзистор Q807 телек запустился,но экран просто светит,при нажатии на кнопку PR затем добавление громкости поевляется индикация громкости на секунду ,и сного светлый экран.
У тебя или ускоряющее закручено или лит в цепи питания видеоусилителей дохлый. Правильно я понял, сейчас уже без "химии" включается в РР?
Включается да без всякой "химии" ускоряющее провери чуть убавил,всё так же,щас проверю электролиты и напишу.Но дежурный светодиод при нажатии PR притухает а потом вновь ярче,так как в дежурном режиме.
Греется IC501 TB1238BN проверить как я понимаю её можно только заменой?5V и 9V приходящии к ней питания внорме.
питание видеоусилителей сколько? P902B 1 пин.
R902 1 пин 184V
