Доброго времени суток, вот пытаюсь выложить фотографии.
1- это 0 вольт на осциллографе, чтобы знать примерно от чего плясать.
2- Это 5 вольт на осциллографе.
3- Красный сигнал с процессора
4- Зеленый сигнал с процессора
5- Синий сигнал с процессора.
6- Сигнал FB который идет на процессор.
7- Третий вывод TDA6106Q по красному сигналу, на зеленом и синем такие же уровни, выход увидеть не могу т.к. нет делителя на щупе осциллографа.
Я на этом ТВ практически все микросхемы кроме процессора поменял, и результат тот же. FB-сигнал.JPG 5-Volt.JPG 0 -Volt.JPG
у меня подобная неисправность была только телевизор был ( ВЕСТЕЛ ) у него растр был точно такойже у телевизора я поменял микросхемы кадровой развертки видеопроц видеоусилитель и без результатно пока вновь не поменял микросхему кадровой развертки на новую кажется глупым но это факт и телевизор зароботал
Фокусировки доходят, сплит я подменял, кадровою так же менял, менял и микрухи на плате кинескопа, прошивки на него менял, упровление тоже, даже трубу пробовал подменить. В итоге все кроме проца замененно на нем, просто с него сигналы на трубу выходят?!?!?! Вот и в раздумьях :?
что то не могу вложения вставить
Может быть изображение весит больше 2 Мб? Попробуйте уменьшить его размер, можно использовать стандартный Paint из windows, Рисунок->Изменить размер.
Доброго времени суток, вот пытаюсь выложить фотографии.

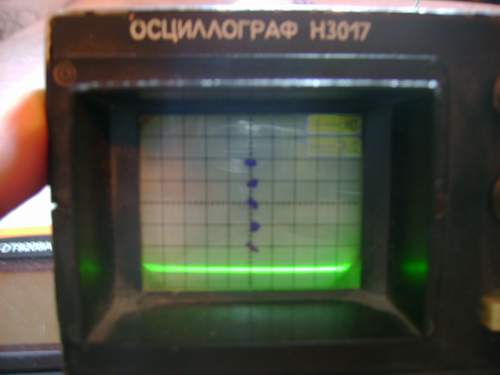

1- это 0 вольт на осциллографе, чтобы знать примерно от чего плясать.

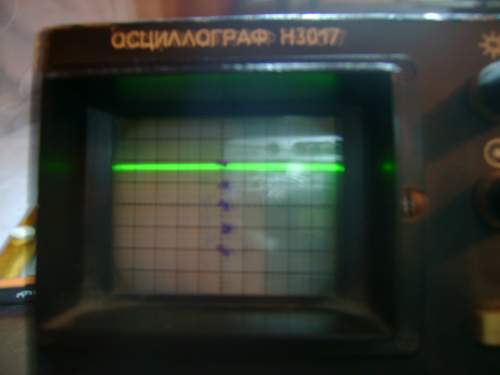

2- Это 5 вольт на осциллографе.

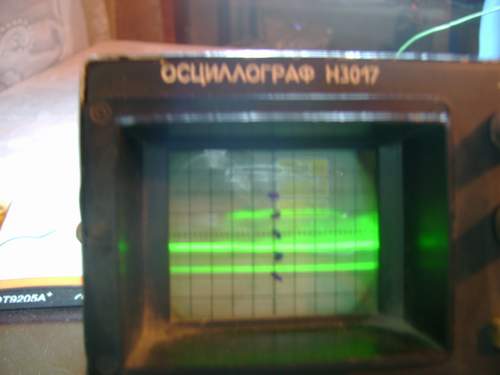

3- Красный сигнал с процессора

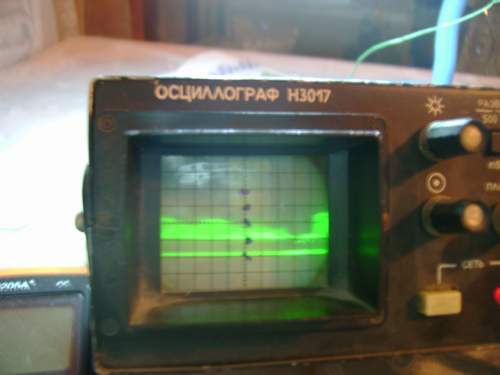

4- Зеленый сигнал с процессора

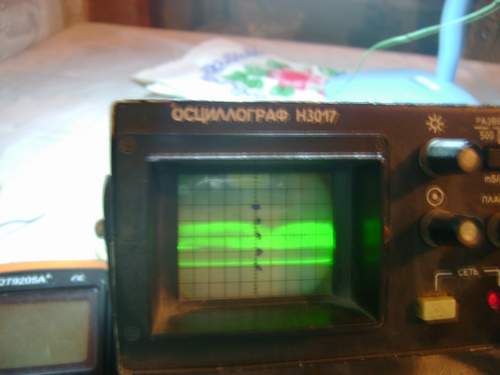

5- Синий сигнал с процессора.
6- Сигнал FB который идет на процессор.

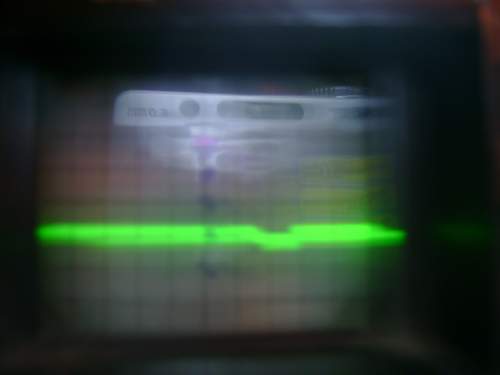

7- Третий вывод TDA6106Q по красному сигналу, на зеленом и синем такие же уровни, выход увидеть не могу т.к. нет делителя на щупе осциллографа.
Я на этом ТВ практически все микросхемы кроме процессора поменял, и результат тот же. FB-сигнал.JPG 5-Volt.JPG 0 -Volt.JPG
Прикрепленные файлы:

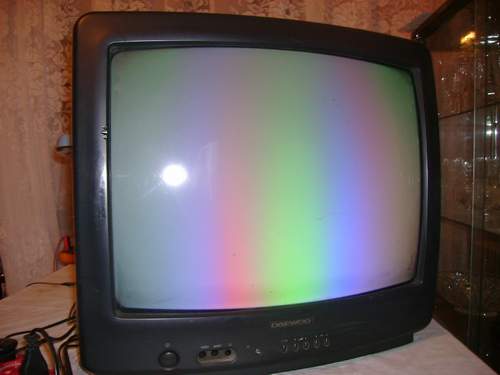

это довесок экран.JPG Красный-3 вывод.JPG Зеленый.JPG
Прикрепленные файлы:
еще чуток
оставшиеся сигналы с проца Синий.JPG красный.JPG
Прикрепленные файлы:
Фокусировка и ускоряющее напряжение в норме, доходят до трубы?
у меня подобная неисправность была только телевизор был ( ВЕСТЕЛ ) у него растр был точно такойже у телевизора я поменял микросхемы кадровой развертки видеопроц видеоусилитель и без результатно пока вновь не поменял микросхему кадровой развертки на новую кажется глупым но это факт и телевизор зароботал
Не знать-не стыдно,стыдно не учится!
Фокусировки доходят, сплит я подменял, кадровою так же менял, менял и микрухи на плате кинескопа, прошивки на него менял, упровление тоже, даже трубу пробовал подменить. В итоге все кроме проца замененно на нем, просто с него сигналы на трубу выходят?!?!?! Вот и в раздумьях :?
Забыл сказать что при отключении 40-ка вольт от кадровой картинка не меняется, и разъем под кинескоп я тоже менял.
