Ты,давай,измеряй,если есть чем,выходные бп(все)и на плате кинескопа (ПК) все приходящие и исходящие (по кругу). :)Так ты пенсионер?Измерения в вольтах напиши сюда.
Звук в норме, каналы переключаются, а изображения нет. Посоветуйте, где я мог накосячить и что могло случиться. Накал на трубе светится, высокого похоже нет.
Попробуй покрути ускоряющее, это нижний резистор на строчном трансформаторе.
Это бы тебе оч-чень повезло, на подозрении ЦП (UOC) на 200 с лишним ножек. Похоже из-за "проскочившей" искры. Ремонт обещает быть очень серьёзным и с неизвестным результатом. Без всякой подготовки это очень трудно и опасно для аппарата и ремонтёра. Думай. Можно ещё чуть побарахтаться, но не глубоко. :-)
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Вот он,красавец,там и память рядом :-) Питания обозначены VSUP и дальше напряжение в вольтах.Например 3,3 вольта поступает на выводы 45,75,77,96,114,133,150,197,192,170,164,86,36.Кроме того есть еще и 1,8 вольт(185,169,142,124),и 8 вольт(18-й вывод).
oleg1965, смотри в схему и измеряй втричные напряжения ИП, то же самое на ПК и все выводы м/с КР, потом выкладывай сюда.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Ты,давай,измеряй,если есть чем,выходные бп(все)и на плате кинескопа (ПК) все приходящие и исходящие (по кругу). :)Так ты пенсионер?Измерения в вольтах напиши сюда.
Каждому-свое.
Мультик есть. ОК -отпишусь!
Я снова в строю!
Померил напряжения на ПК(по кругу):
ВК 176В;
RK 176B;
GK 176B;
H 0B;
G1 0B;
G2 327B;
на разъеме P901B:
B 0B;
G 0B;
К 0B;
IK -1B;
12V 0B
Эй, вы где, парни?
Минздрав(кстати почему?), ты на связи? Посмотри мои напряжения. Что скажешь?
Ды, пока ничего.
Крутни побольше, посмотри, что на экране, потом назад поставь. На ТДКС регулятор SCREEN.
Это на ПК? В/проц ваще не дышит. Его питания меряй.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Напряжения на ST-BY:
+B 6B;
PO 0B;
DE 0B;
5V 0B.
я так понял неисправен БП? :cry_ing:
Я не знаю, что это и где.
Это бы тебе оч-чень повезло, на подозрении ЦП (UOC) на 200 с лишним ножек. Похоже из-за "проскочившей" искры. Ремонт обещает быть очень серьёзным и с неизвестным результатом. Без всякой подготовки это очень трудно и опасно для аппарата и ремонтёра. Думай. Можно ещё чуть побарахтаться, но не глубоко. :-)
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

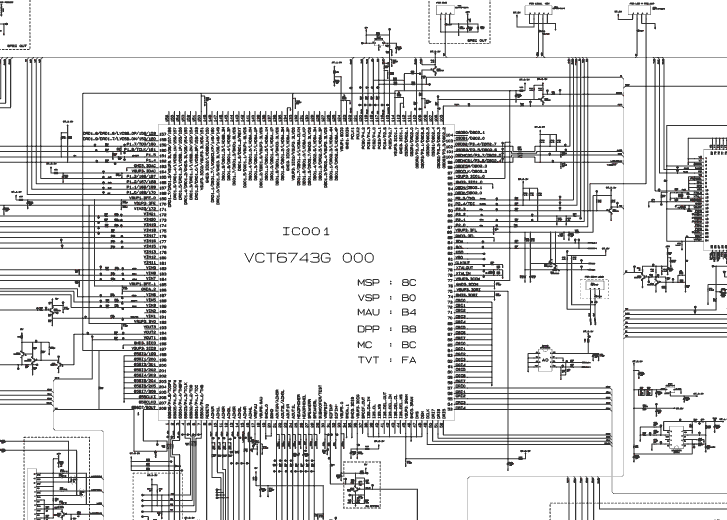

Вот он,красавец,там и память рядом :-) Питания обозначены VSUP и дальше напряжение в вольтах.Например 3,3 вольта поступает на выводы 45,75,77,96,114,133,150,197,192,170,164,86,36.Кроме того есть еще и 1,8 вольт(185,169,142,124),и 8 вольт(18-й вывод).
Прикрепленные файлы:
Каждому-свое.
