ЖК LG 42LD750 отсутствует питание матрицы.

9 сообщений / 0 новых
Последнее сообщение
Raduslava аватар
Не в сети
Регистрация: 14/02/17
Сообщения: 5

ЖК LG 42LD750 отсутствует питание матрицы.

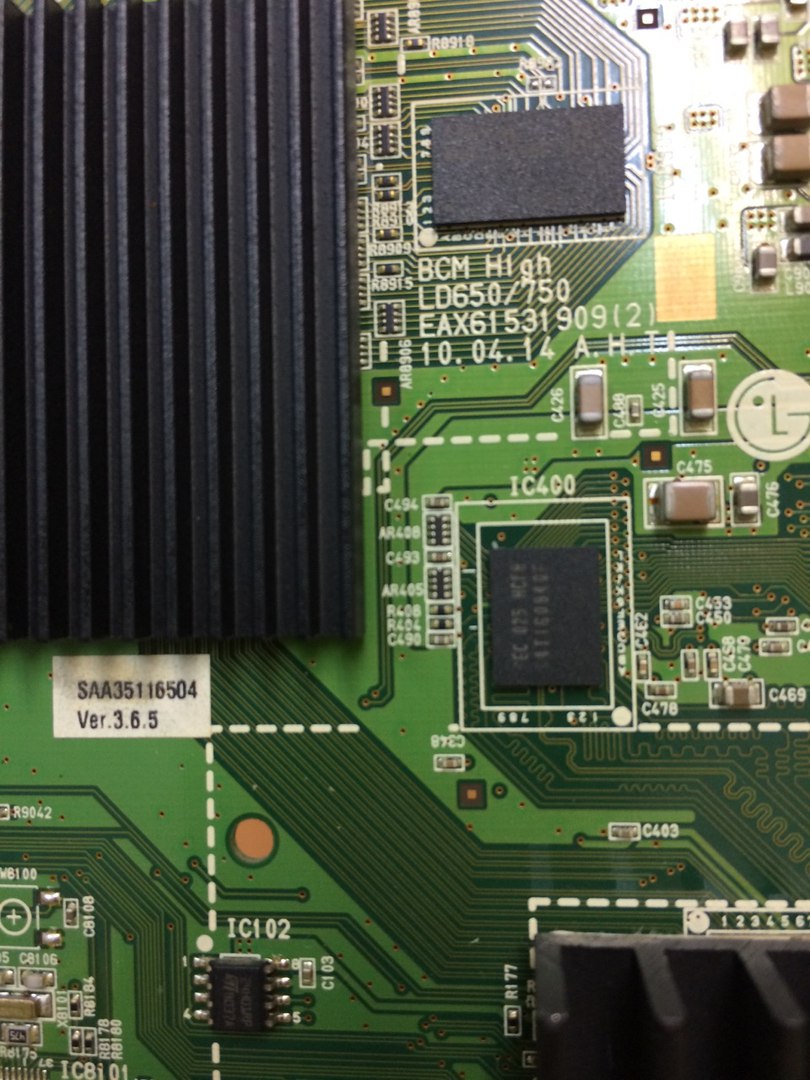

Main-board (материнская плата):
BCM High
LD650/750
EAX61531909(2)
EBT60881502.

Шасси: LD03B

Tuner (тюнер):
EBL60740401
TDFR-G135D.

Power supply (блок питания+инвертор):
PCB: EAX61131701/12 REV1.1
10L 42" TM 240Hz/480Hz.
LGP42-10TM
(240 Hz).

Матрица):
LC420WUH-SCM1.

Шлейф LVDS:
EAD60974121
(L)
HL1026(479).
EAD60974122
(R)
HL1026(429).

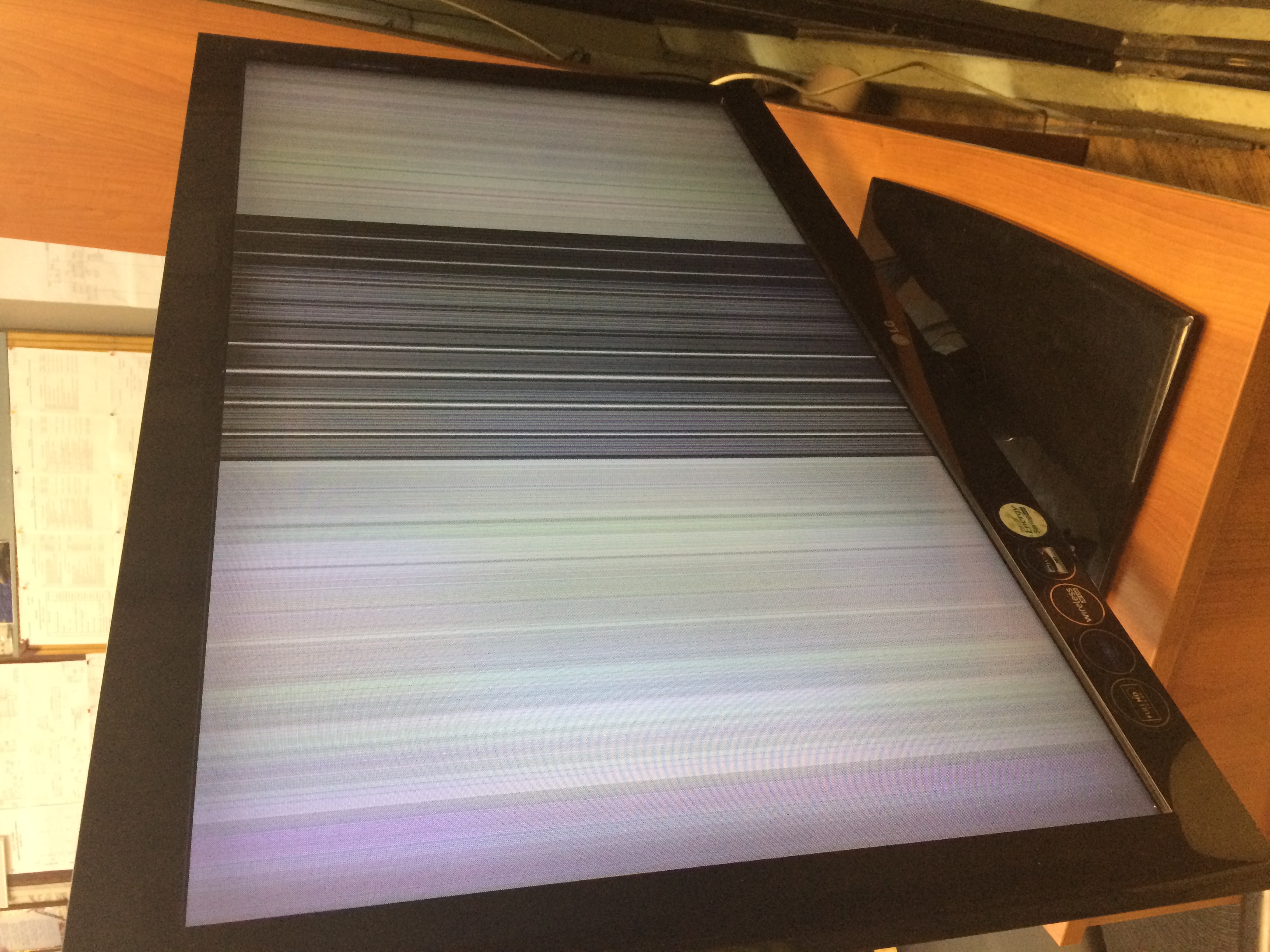

Началось с того, что появилась необходимость снять мейн с исправного ТВ, повертев в руках, поставил на место воткнул шлейфы, питание и тд. Включаю телевизор, на экране вертикальные цветные полосы, выключил, снял шлейфы, показалось, что воткнул кривовато один из них(левый), проблема не пропала. Первым делом проверил напряжения питания матрицы на микрухе MAX13117E они оказались очень сильно занижены, вместо 27 оказалось 2.5, по линии 3.3 стало 1.2, 15-ти вольт так же нет, лишь что-то около 2 вольт. На вход микрухи 12,4 вольт поступают, на выходе нет, правда заметил, что в момент включения Телика, все напряжения появляются на секунду и далее снижаются, видимо МАХ не помер, а просто уходит в защиту.перелопатил всю обвязку, дизертиров не обнаружил, расстроился.
Куда копать дальше, не знаю, руки опустились, может направиуте в нужное русло!?

Ах да, матрица исправна, подкидывал мейн от 42ld450 без тюнера, всё работало через hdmi

Напряжения с инвертора все на месте.

Зы: сильно не пинайте, ранее имел дело только с кинескопными ТВ.

Прикрепленные файлы:

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2169

Re: ЖК LG 42LD750 отсутствует питание матрицы.

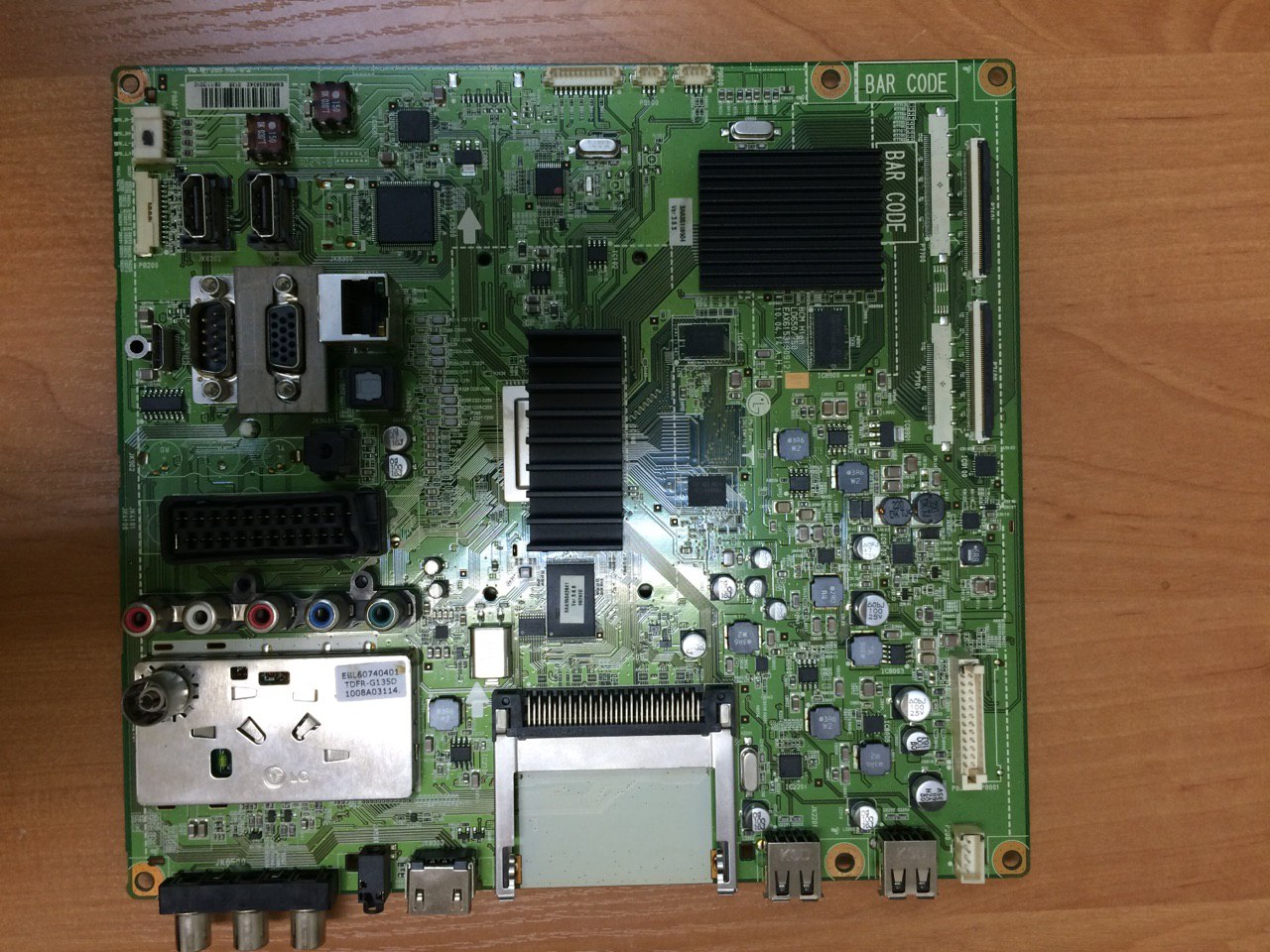

Нормально,фото тела вижу,а майна нет и желательно крупнее.
Шо у нас управляет стабами?Контроллер кипит?

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Минздрав аватар
В сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9008

Re: ЖК LG 42LD750 отсутствует питание матрицы.
"Raduslava" писал(а):

повертев в руках, поставил на место

Не знаю Не понял - снял плату с ТВ, который работал, поставил на место и он теперь не работает?

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Raduslava аватар
Не в сети
Регистрация: 14/02/17
Сообщения: 5

Re: ЖК LG 42LD750 отсутствует питание матрицы.

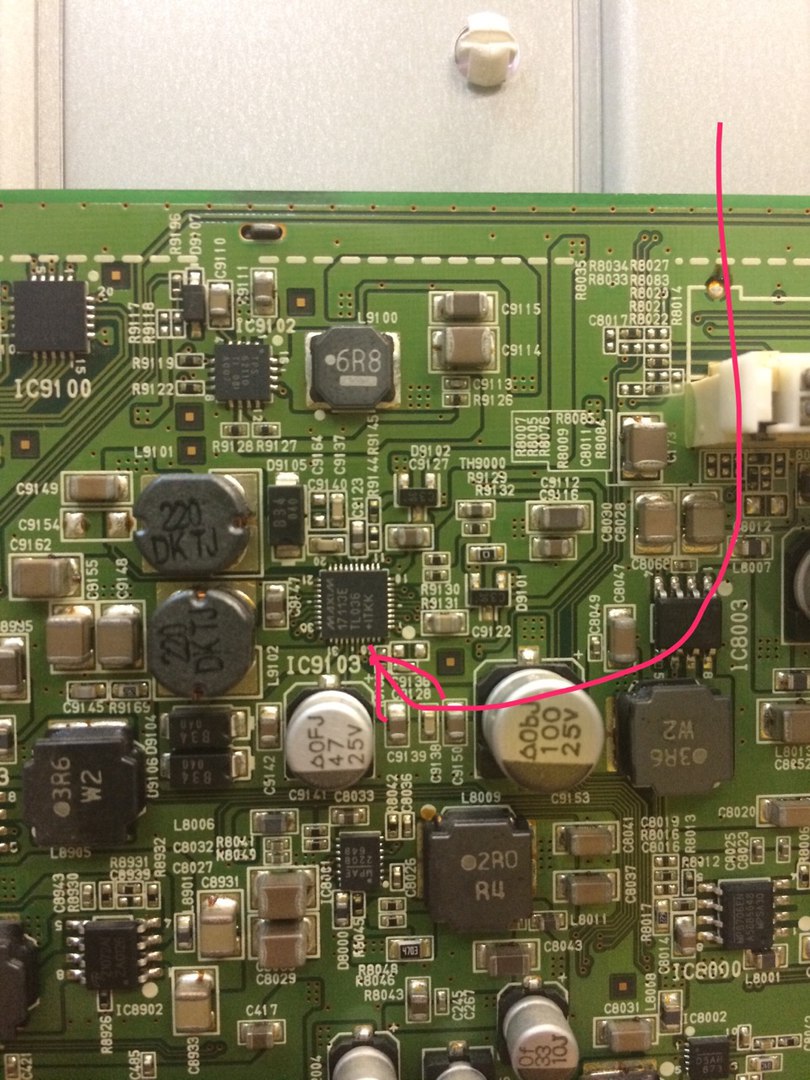

Разобрал я его т.к. был не исправен HDMI порт, а точнее все 3, но поняв что ничего с этим не сделаю, собрал всё обратно, но, видимо, кривовато воткнул шлейф и что-то коротнул по питанию матрицы. Вывод о исправности IC9103 (MAX17113E) сделал лишь на основании того, что в момент включения телевизора, выходные (питающие матрицу) напряжения на секунду появляются и потом сбрасываются. Ничего не кипит, ни одна микруха, все еле тёплые.

Прикрепленные файлы:

Сильно не пинайте))

Минздрав аватар
В сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9008

Re: ЖК LG 42LD750 отсутствует питание матрицы.
"Raduslava" писал(а):

был не исправен HDMI порт, а точнее все 3

"Raduslava" писал(а):

кривовато воткнул шлейф и что-то коротнул

Об этом сразу жевательно писать. Лучше новуый майн ищи, имхо и доверь установку спецу.

"Raduslava" писал(а):

ранее имел дело только с кинескопными ТВ.

Манипуляции с включенным аппаратом недопустимы, должен бы знать. Не знаю И что шнуры на горячую совать нельзя...

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Raduslava аватар
Не в сети
Регистрация: 14/02/17
Сообщения: 5

Re: ЖК LG 42LD750 отсутствует питание матрицы.

Это скорее был форс-мажор, обычно руки всегда прямо заточены, поторопился. На Ноутах и лсд-мониторах не раз со шлейфами имел дело, проблем не было.
На горячую манипуляций не проводилось, шлейфы подсоединялись и отсоединялись на выключенной плате, впрочем как и все остальные разъёмы. Скорее получилось так, что неудачно посаженный шлейф коротнул уже при включении аппарата.
Аппарат отвёз в сервисный центр, сказали посмотрят, но думаю, что вряд ли сделают, так как навязчиво утверждали что виновна матрица. На мой довод о подключении донорской платы и при этом экран работал, смотрели на меня недоверчиво.О результатах отпишусь. Спасибо!

Зы:новый майн предложили за 10000 (с учётом доставки), думаю, рентабельно ли восстанавливать сей древний аппарат..

Сильно не пинайте))

Минздрав аватар
В сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9008

Re: ЖК LG 42LD750 отсутствует питание матрицы.
"Raduslava" писал(а):

сказали посмотрят, но думаю, что вряд ли сделают,

Вряд ли даже будут смотреть и делать, им этот головняк ни к чему.

"Raduslava" писал(а):

новый майн предложили за 10000 (с учётом доставки), думаю, рентабельно ли восстанавливать сей древний аппарат..

Не знаю Цена то нехилая, а что там дальше посыпется - хз.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Raduslava аватар
Не в сети
Регистрация: 14/02/17
Сообщения: 5

Re: ЖК LG 42LD750 отсутствует питание матрицы.

Есть вариант приобрести за дёшево плату от младшей модели моего ТВ, они так то совместимы, но там с диагонали 32", подойдёт ли на мои 42, не знаю. Был бы с такой же диагонали, взял бы, правда пришлось бы испортить заднюю крышку или вообще без неё, интерфейсы не совпадают.

А новую плата мне предложил форумчанин на монитор еспек, больше нет ни у кого, не выпускают и не поставляют.

Сильно не пинайте))

madhands аватар
Не в сети
Шаман
Регистрация: 27/12/09
Сообщения: 4070

Re: ЖК LG 42LD750 отсутствует питание матрицы.
"Raduslava" писал(а):

но там с диагонали 32", подойдёт ли на мои 42, не знаю

Подойдёт, но над сервисом с бубном поплясать надобно будет, ну или флешку с памятью со старого махнуть

Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
