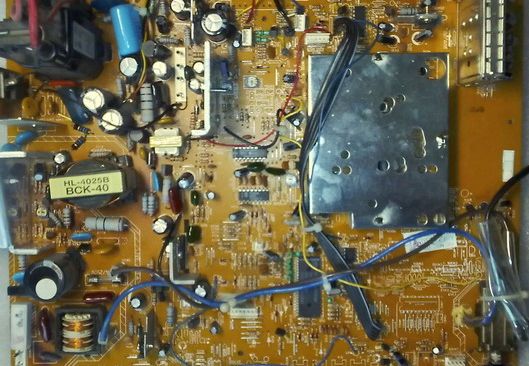

Main - 190-942017-P1
Micom - PCA84C444P/269S1 (CTV222S PRC1.2A)
Memory - ST24C02 6 Привезли с убитым БП. Бп востановил. В+45 вольт . Светодиод дежурки не горит, все остально питается с ТДКС. Запуска нет. Кто знает, сколько вольт должно быть у этого ТВ в дежурке???
SMPS - 2SD2498
TR Chopper - HL-4025B BCK-40
SAW - K2955M
Secam - TDA8395P
Video - TDA8362
Vertical - TDA3653B
Sound - TDA1013B
Tuner - 3139 147 15501K# UV1315/S I-2
TV/AV - TC4053BP
Tube - A51EFS83X191
FBT - 001-220402-13 CF0801 5402
HOT - 2SD2499
RGB Amp - BF422
Как же он запустится, если дежурки нет? Пит. проца найди, сколько? Вот и увидишь В+, если ОП есть.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Минздрав Я тебе про тоже, что кроме 45в ни чего нет. Проц питается от кренки ,сейчас замерию и напишу.
Источник нашей мудрости — наш опыт. Источник нашего опыта — наша глупость.

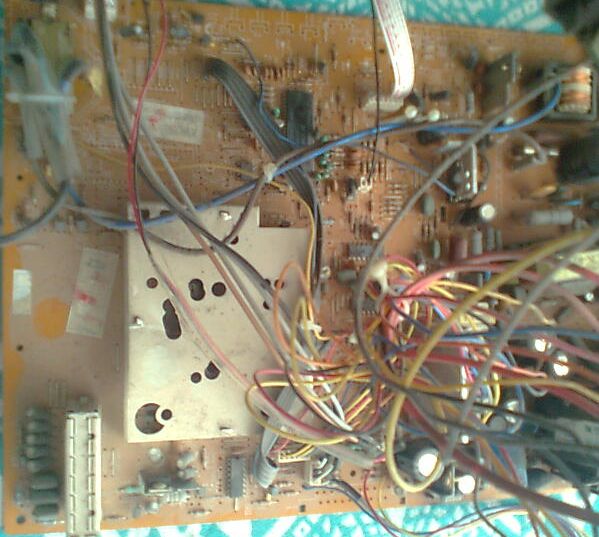

На крен ни чего не приходит. Я так это и предполагал. Мне напруга дежурки нужна а потом разводы напруг искать буду. Пока не въеду БП правильно выдает или нет. Схемы нет. Шасси не указано, везде по модели он определяется. Нашел схему,буду разбираться сейчас. Выяснилось что он грозовой, только сообщили. :sh_ok:
Прикрепленные файлы:
Источник нашей мудрости — наш опыт. Источник нашего опыта — наша глупость.
Это меняет дело.
Диод, фуз, чего тебе рассказывать. Омы до неё и после.
Диод может течь. Если повезёт - заговорит.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Ох... ИП, как на схеме "трехтранзисторный" хитаець, или акаевский? Хакая там дежурка? Напряг по В+ в дежурке чуть более, чем в рабочем на пять-десять. А 2498 (ты указал) должно бы ему быть в акаевском, но не в хитаевском.

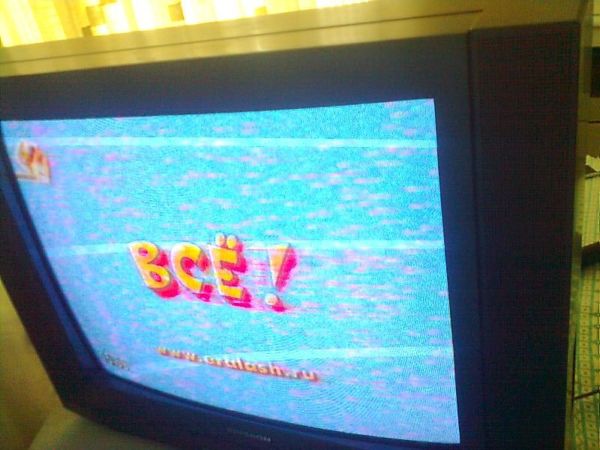

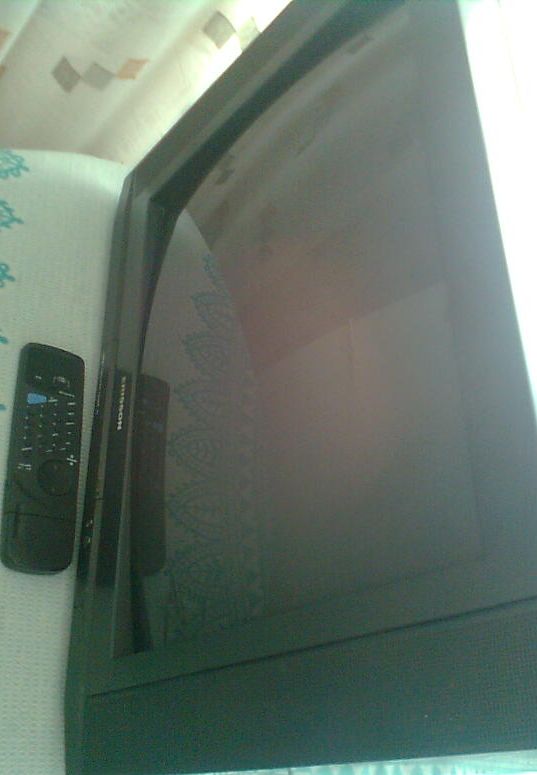

Все, ТВ готов. Был убит КРЕН 12 вольт. Он все садил и +В и на остальные кренки ни чего не выдавал. Я пока напруги мерял,задел его радиатор (кипяток) на КЗ он не звонится,в утечке был. 5 вольтовую я тоже новую поставил на всякий случай,хуже не будет. Выставил ему +В 112в , было 109в.
Прикрепленные файлы:
Источник нашей мудрости — наш опыт. Источник нашего опыта — наша глупость.
Всё же старая элем. база попрочнее будет. Да и схемотехника правильней. А современный/сложный, да при грозе... смотреть на него не захочешь. :a_g_a:
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Да, старенькие ТВ по крепче были. Но и им бывало доставалось так,что без ремонта грозовые отдавали. Современные кроме сетевого попадания еще и статику не любят. В лучшем случае крышняк слетает а в худшем- беги за процем.
