Телевизор Telefunken F531C / Шаси ICC10

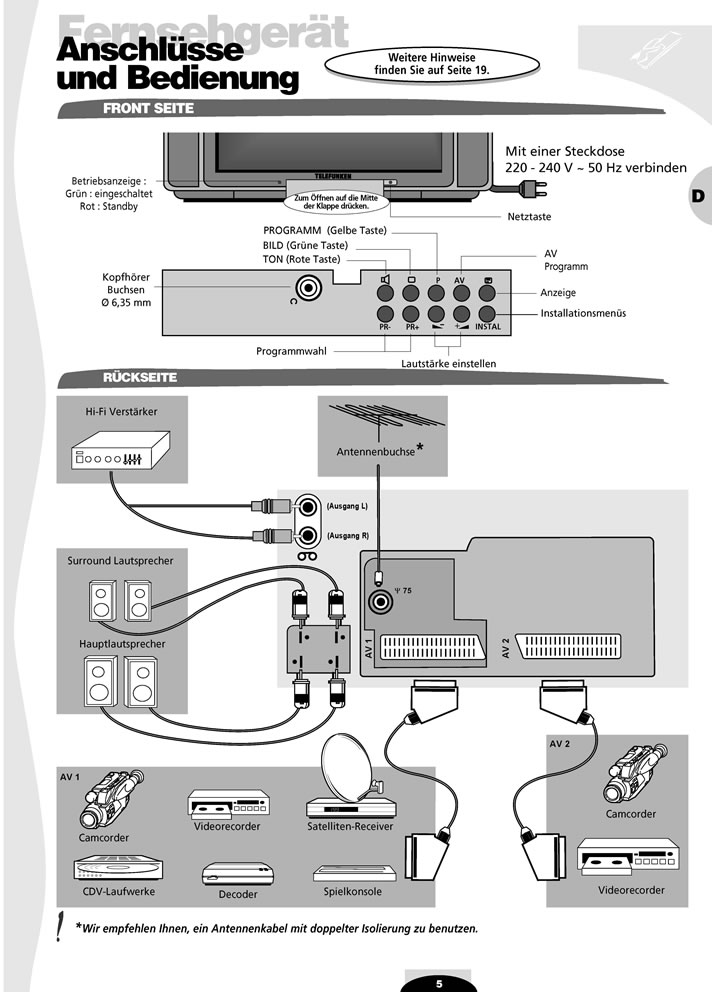

На задней панели 4 выхода для подключения внешней акустики.
2 понятно - правый и левый каналы,при их задействовании
отключаются внутрение динамики.
Что подключается к оставшимся двум разьемам?
Даю фрагмент схемы шасси ICC10 (ICC11 - точно такая)
1,4 - это подключение левого канала ВНУТРЕННИХ динамиков
10,11 - это подключение правого канала ВНУТРЕННИХ динамиков

Сразу возникает несколько вопросов:

1. Что за цепочка из последовательно включенных конденсаторов
CA29/CA23/CA26/CA30 - правый и левый каналы соеденины между
собой.
2. Зачем последовательно включены по паре конденсаторы?
Напряжение на выходе мизерное - так что вольтаж явно непричем
3. Обратите внимание на РАЗНЫЕ(!!!) номиналы CA29+CA23
и CA26+CA30 На шасси ICC11 точно такие номиналы
Средняя точка этой цепи подключена к тем самым двум непонятным
разьемам на задней панели шасси.

Точки на схеме 2 и 5 а также 7 и 9 - это подключение внешних
правого и левого каналов.
Пищалки естественно не работаю если их воткнуть в эти два непонятных разьема -
слишко мала емкость конденсаторов 1,5 или 3,3 nf да и как они могут работать между
выходом канала и средней точкой правого и левого каналов.

Если на схеме неправильные номиналы и емкости должны быть микофарадные -
тогда никакого стерео эффекта не будет - ВЧ двух каналов замкнуться между собой Telefunken_AC.jpg
